普通磁器ブッシング?ねじ切礙子?スジツバ礙管各種
普通磁器ブッシング?ねじ切礙子?スジツバ礙管は、ヒーターリード線引き出し部の絶縁部分やヒーター端末処理等に使用されています。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお?dú)葺Xにどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > 電熱材料?周辺機器他 > 絶縁礙子?耐火物各種 > 普通磁器ブッシング?ねじ切礙子?スジツバ礙管各種

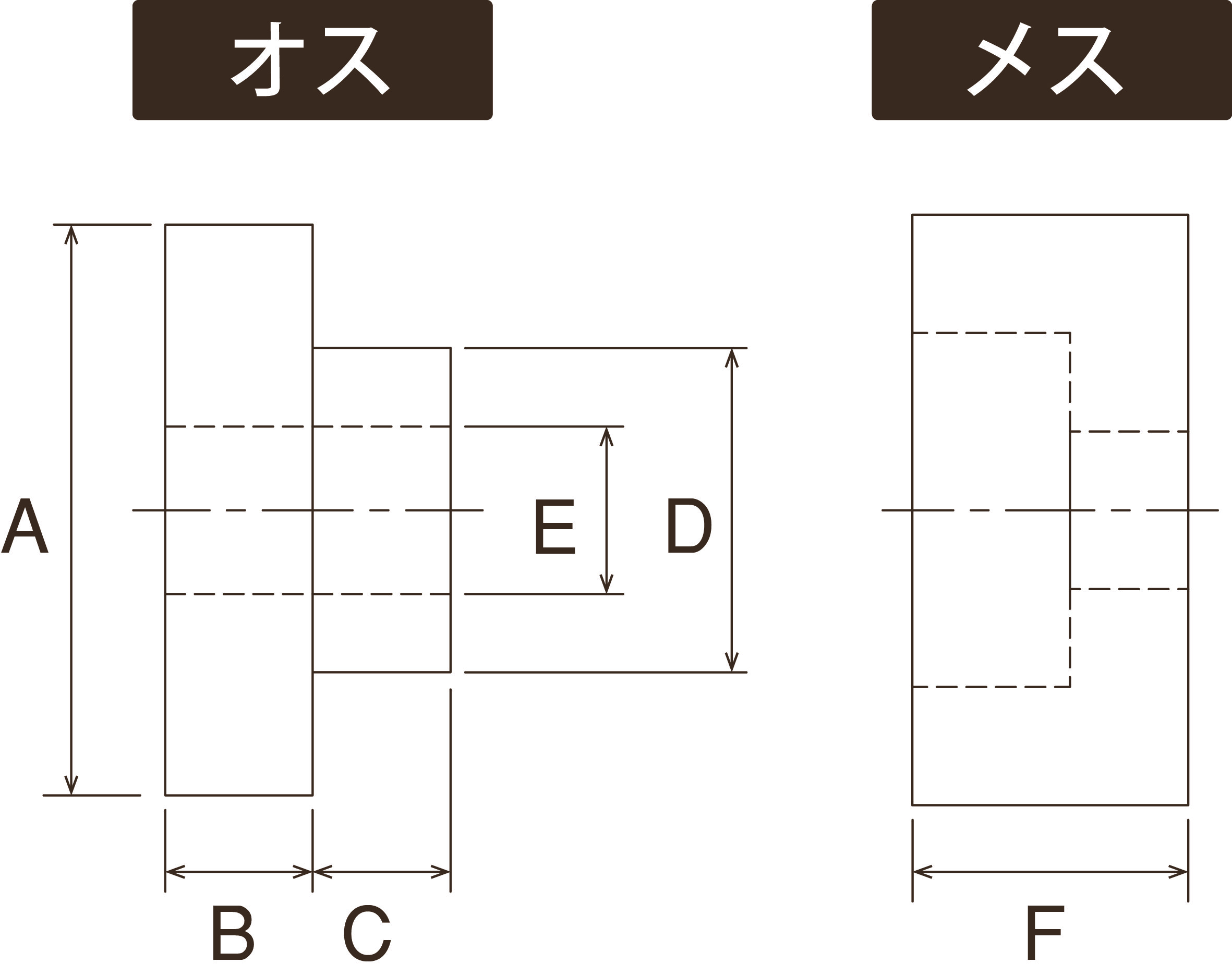

普通磁器ブッシング
標準仕様
| 品名 | 寸法 | 商品コード |  |
||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | オス | メス | ||
| 特小 | 13 | 5.5 | 2 | 7.5 | 4.5 | 6.5 | CHBSSM | CHBSSW | |
| 小 | 16 | 5 | 3 | 11 | 5 | 8 | CHBSM | CHBSW | |
| 中 | 20 | 5.5 | 3.5 | 13 | 7 | 9 | CHBMM | CHBMW | |
| 大 | 24 | 8 | 4 | 16.5 | 9.5 | 10 | CHBLM | CHBLW | |
| 特大 | 29 | 7.5 | 7 | 17 | 8 | 14 | CHBLLM | CHBLLW | |
※焼き物につき、寸法に誤差が生じることがあります。購入された現品をご確認の上、使用してください。

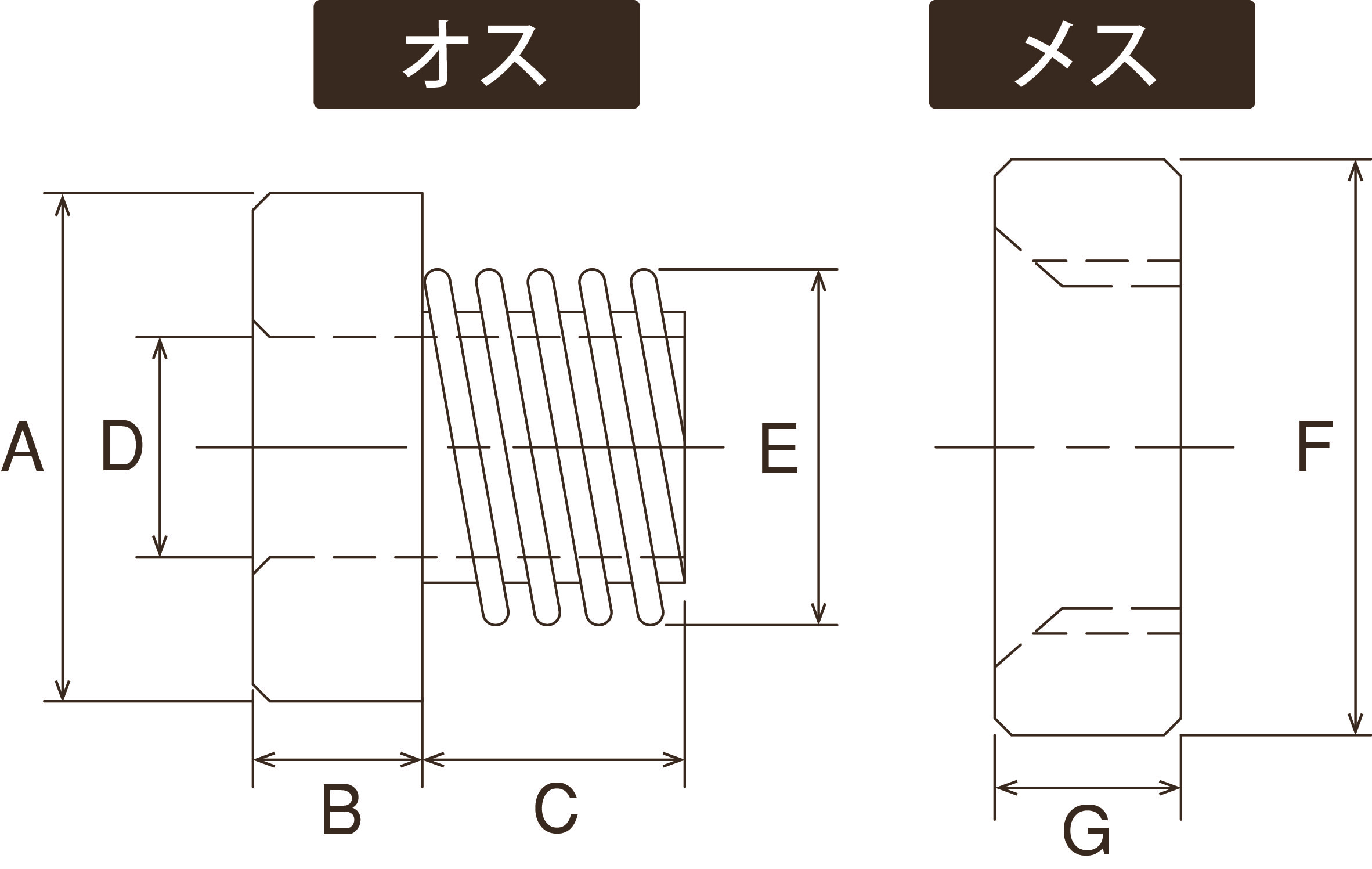

ねじ切礙子
標準仕様
| 品名 | 寸法 | 商品コード |  |
||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | |||
| 4分5分 | 30 | 10 | 15 | 13 | 21 | 35 | 12 | NG4B5B | |
| 5分5分 | 33 | 10 | 15 | 17 | 24 | 37 | 11 | NG5B5B | |
※焼き物につき、寸法に誤差が生じることがあります。購入された現品をご確認の上、使用してください。

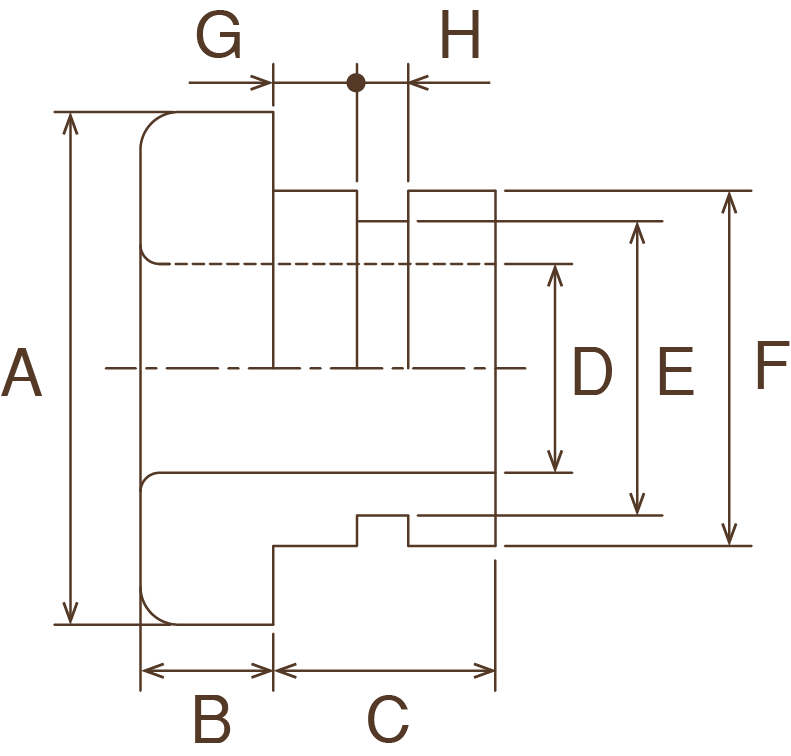

スジツバ礙管
標準仕様
| 品名 | 寸法 | 商品コード |  |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | |||
| φ5 | 13 | 3.5 | 4.5 | 5.2 | 8.5 | 9.3 | 1.8 | 0.7 | STG5 | |
| φ8.5 | 20 | 5 | 10 | 8.5 | 11.5 | 13.2 | 4.4 | 2.2 | STG85 | |
| φ9.5 | 18 | 4 | 10.3 | 9.3 | 11.5 | 13 | 5.1 | 2.2 | STG95 | |
| φ10 | 20 | 5 | 10 | 10 | 13 | 15 | 5 | 2.2 | STG10 | |
| φ11 | 27 | 7 | 11.7 | 11 | 16 | 19 | 5 | 2.7 | STG11 | |
| φ12.5 | 27 | 7 | 10 | 12 | 16 | 19 | 3.9 | 2.4 | STG125 | |
| φ16 | 32 | 9 | 13 | 16 | 19 | 22 | 6 | 2.7 | STG16 | |
※焼き物につき、寸法に誤差が生じることがあります。購入された現品をご確認の上、使用してください。
