ボビン各種
発熱線を巻き付け、熱風裝置などに使用します。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお?dú)葺Xにどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > 電熱材料?周辺機器他 > 絶縁礙子?耐火物各種 > ボビン各種

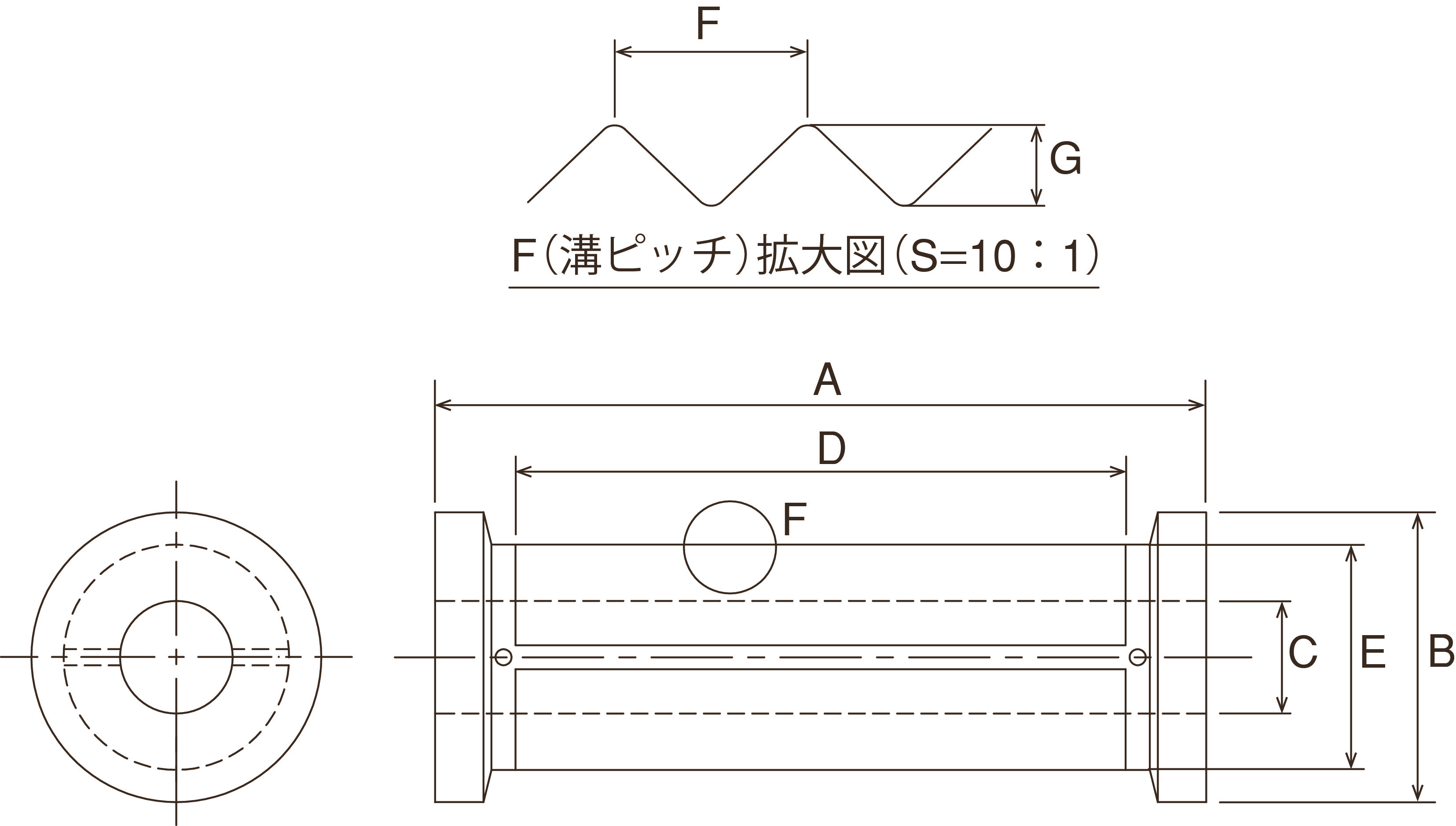

源線ボビン
標準仕様
| 品名 | 寸法 | 商品コード | ||||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | ||
| 300W | 111 | 18 | 11 | 99 | ― | 1.3 | 0.5 | GB300 |
| 500W（細） | 188 | 20 | 10 | 168 | ― | 1.4 | 0.5 | GB500S |
| 1KW（細） | 255 | 24 | 13 | 205 | ― | 2.5 | 0.8 | GB1000S |
| 1KW | 145 | 38 | 26 | 124 | ― | 1.7 | 1 | GB1000 |
| 2KW（260L） | 260 | 45 | 30 | 235 | ― | 2.5 | 1 | GB2000 |
| 2KW（ツバ付） | 297 | 36 | 14 | 277 | 28 | 2.4 | 1 | GB2000T |
| 5KW（細） | 290 | 65 | 45 | 270 | 56 | 1.5 | 0.8 | GB5000S |
| 5KW（太） | 300 | 67 | 46 | 278 | 62 | 3.2 | 1 | GB5000F |
| 40目 | 80 | 30 | 21 | 67 | 30 | 1.5 | 0.8 | GB40ME |
※焼き物につき、寸法に誤差が生じることがあります。購入された現品をご確認の上、使用してください。
スパイラルボビン
標準仕様
| 仕様 | 內徑 | 外徑 | 長さ | ピッチ | 商品コード |
|---|---|---|---|---|---|
| 500W | 17 | 38 | 110 | 5 | SB500★ |
| 1KW | 21 | 48 | 175 | 8 | SB1000★ |
| 2KW | 27 | 54 | 195 | 9 | SB2000 |
※焼き物につき、寸法に誤差が生じることがあります。購入された現品をご確認の上、使用してください。
★印の製品は、在庫なくなり次第販売終了となります。

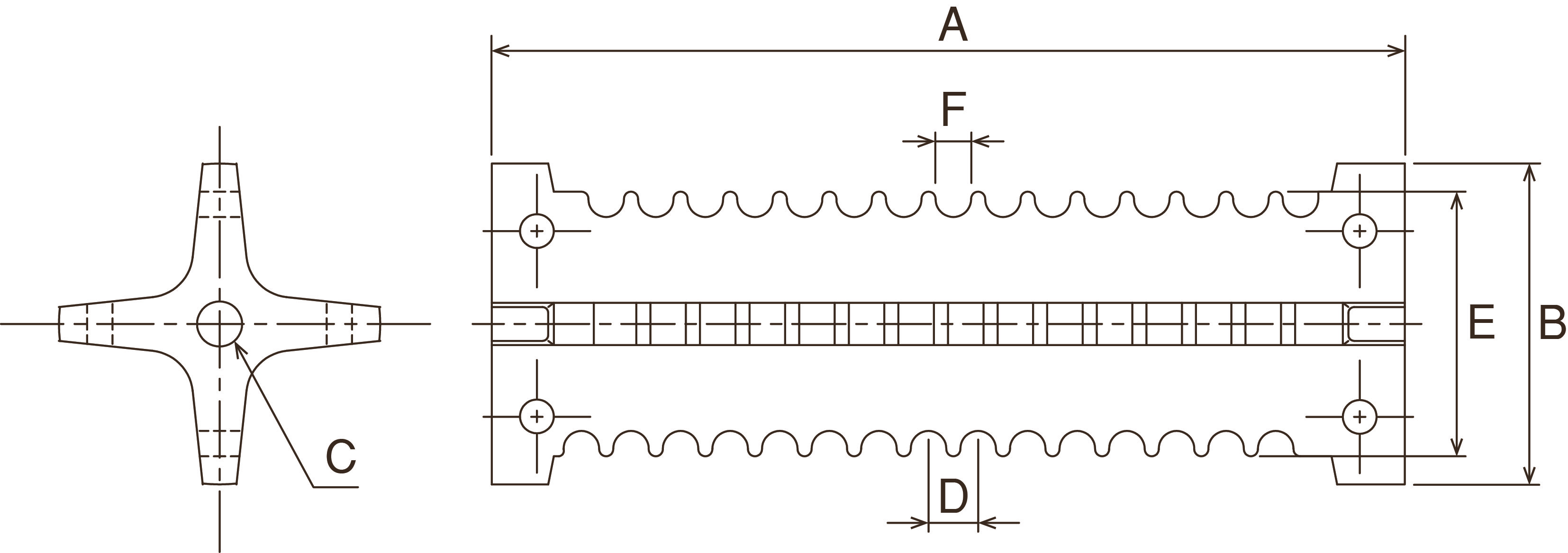

ドライヤーボビン
標準仕様
| 品名 | 寸法 | 商品コード | ||||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | 溝數 | ||
| 100L(小) | 100 | 45 | 5 | 7 | 35 | 5 | 10 | DB100S |
| 100L(大) | 100 | 58 | 8 | 9 | 45 | 5 | 9 | DB100L |
| 110L | 110 | 60 | 6.5 | 10 | 50 | 5 | 9 | DB110 |
| 160L | 160 | 61 | 8 | 8.5 | 50 | 5 | 15 | DB160 |
| 160L(φ57) | 160 | 57 | 8 | 8.5 | 45 | 6 | 15 | DB16057 |
※焼き物につき、寸法に誤差が生じることがあります。購入された現品をご確認の上、使用してください。
