投込みヒーター
水および油加熱用投げ込みヒーターは、槽の上部から直接液體に投入して加熱ができます。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお?dú)葺Xにどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > ヒーター?加熱裝置 > シースヒーター > 投込みヒーター
使用上の注意- 水用単相B2型（シース材質：銅パイプニッケルメッキ仕上げ/SUS316L製）
- 水用三相B3型（シース材質：銅パイプニッケルメッキ仕上げ）
- 油用三相Ｂ型（シース材質：鉄パイプニッケルメッキ仕上げ）
- 油用三相Ｂ型（シース材質：SUS316L製）
- 油用単相Ｂ２-Ｃ型（シース材質：SUS304製）
使用上の注意

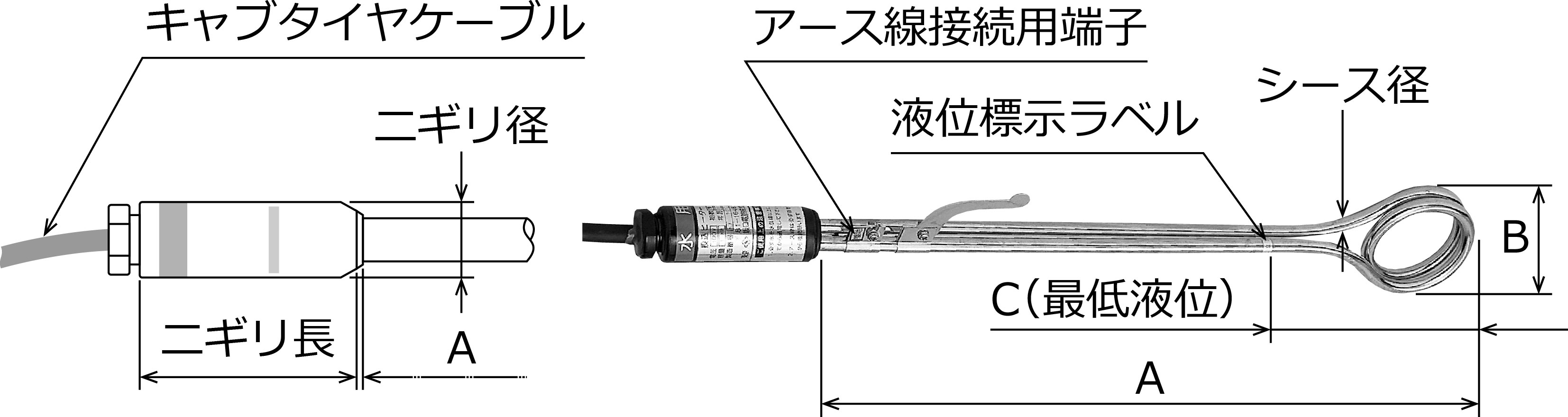

水用単相B2型（シース材質：銅パイプニッケルメッキ仕上げ/SUS316L製）
形狀
標準仕様
| 銅ニッケル製 商品コード | SUS製 商品コード | 電圧 | 容量 | Ａ | Ｂ | Ｃ±20 | 巻數 | シース徑 | プラグ | ニギリ長さ | ニギリ徑 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| WNH13 | ― | 100V | 300w | 300 | φ70 | 130 | 2 | φ9 | ○ | 88L | φ32 |
| WNH23 | ― | 200V | 300w | 300 | φ70 | 130 | 2 | φ9 | ― | 88L | φ32 |
| WNH15 | SNH15 | 100V | 500w | 350 | φ75 | 130 | 2 | φ9 | ○ | 88L | φ32 |
| WNH25 | SNH25 | 200V | 500w | 350 | φ75 | 130 | 2 | φ9 | ― | 88L | φ32 |
| WNH110 | SNH110 | 100V | 1kw | 440 | φ75 | 145 | 2 | φ9 | ○ | 88L | φ32 |
| WNH210 | SNH210 | 200V | 1kw | 440 | φ75 | 145 | 2 | φ9 | ― | 88L | φ32 |
| WNH115 | ― | 100V | 1.5kw | 685 | φ95 | 215 | 2 | φ9 | ― | 98L | φ40 |
| WNH215 | ― | 200V | 1.5kw | 685 | φ95 | 215 | 2 | φ9 | ― | 98L | φ40 |
| WNH120 | SNH120 | 100V | 2kw | 685 | φ95 | 215 | 2 | φ9 | ― | 98L | φ40 |
| WNH220 | SNH220 | 200V | 2kw | 685 | φ95 | 215 | 2 | φ9 | ― | 98L | φ40 |
| WNH230 | SNH230 | 200V | 3kw | 920 | φ150 | 270 | 2 | φ12 | ― | 98L | φ40 |
| WNH250 | ― | 200V | 5kw | 980 | φ160 | 300 | 3 | φ12 | ― | 98L | φ40 |

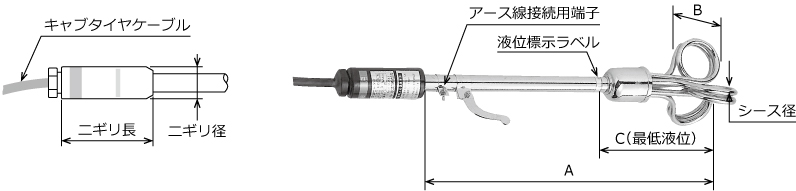

水用三相B3型（シース材質：銅パイプニッケルメッキ仕上げ）
形狀
標準仕様
| 商品コード | 電圧 | 容量 | Ａ | Ｂ | Ｃ±20 | 巻數 | シース徑 | ニギリ長さ | ニギリ徑 |
|---|---|---|---|---|---|---|---|---|---|
| WNH310 | 200V | 1kw | 450 | φ65 | 180 | 2 | φ9 | 95L | φ40 |
| WNH320 | 200V | 2kw | 650 | φ70 | 200 | 2 | φ9 | 95L | φ40 |
| WNH330 | 200V | 3kw | 750 | φ90 | 220 | 2 | φ9 | 95L | φ40 |
| WNH350 | 200V | 5kw | 950 | φ100 | 240 | 2 | φ9 | 95L | φ40 |
| WNH3100 | 200V | 10kw | 1000 | φ150 | 290 | 2 | φ12 | 145L | φ47 |
| WNH3150 | 200V | 15kw | 1000 | φ150 | 290 | 3 | φ12 | 145L | φ47 |

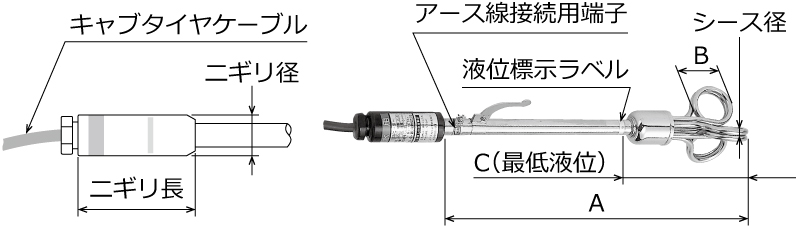

油用三相Ｂ型（シース材質：鉄パイプニッケルメッキ仕上げ）
形狀
標準仕様
| 商品コード | 電圧 | 容量 | Ａ | Ｂ | Ｃ±20 | 巻數 | シース徑 | プラグ | ニギリ長さ | ニギリ徑 |
|---|---|---|---|---|---|---|---|---|---|---|
| ONH310 | 200V | 1kw | 450 | φ70 | 200 | 2 | φ9 | ― | 95L | φ40 |
| ONH320 | 200V | 2kw | 650 | φ70 | 235 | 3 | φ9 | ― | 95L | φ40 |
| ONH330 | 200V | 3kw | 750 | φ90 | 255 | 3 | φ9 | ― | 95L | φ40 |
| ONH350 | 200V | 5kw | 950 | φ140 | 315 | 3 | φ12 | ― | 145L | φ47 |
| ONH3100 | 200V | 10kw | 1000 | φ150 | 325 | 4 | φ12 | ― | 145L | φ47 |
| ONH3150 | 200V | 15kw | 1000 | φ150 | 305 | 6 | φ12 | ― | 145L | φ47 |
油用三相Ｂ型（シース材質：SUS316L製）
形狀
標準仕様
| 商品コード | 電圧 | 容量 | Ａ | Ｂ | Ｃ±20 | 巻數 | シース徑 | プラグ | ニギリ長さ | ニギリ徑 |
|---|---|---|---|---|---|---|---|---|---|---|
| SNH330 | 200V | 3kw | 750 | φ80 | 240 | 3 | φ9 | ― | 95L | φ40 |
| SNH350 | 200V | 5kw | 1000 | φ130 | 320 | 3 | φ9 | ― | 95L | φ40 |

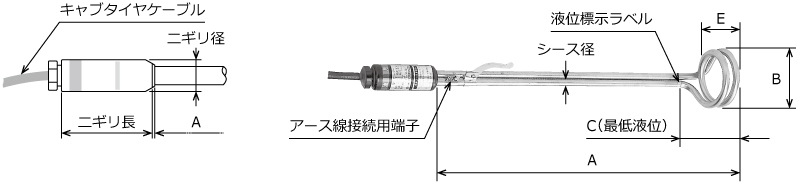

油用単相Ｂ２-Ｃ型（シース材質：SUS304製）
形狀
標準仕様
| 商品コード | 電圧 | 容量 | Ａ | Ｂ | Ｃ±20 | Ｅ | 巻數 | シース徑 | プラグ | ニギリ長さ | ニギリ徑 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ONH110 | 100V | 1kw | 500 | φ100 | 90 | 36 | 2 | φ12 | ○ | 98L | φ40 |
| ONH210 | 200V | 1kw | 500 | φ100 | 90 | 36 | 2 | φ12 | ― | 98L | φ40 |
| ONH220 | 200V | 2kw | 700 | φ100 | 130 | 72 | 4 | φ12 | ― | 98L | φ40 |
| ONH230 | 200V | 3kw | 800 | φ100 | 250 | 130 | 6 | φ12 | ― | 98L | φ40 |
