形狀

標準仕様

（規格品は直線の狀態で在庫しています）
巻き加工はジャストフィットチャートを參考にして加工寸法をご用命ください。弊社で加工してお屆けいたします。その際は、型番?ノズル徑?密著巻き?疎巻き?リード線の形狀（標準/特注）等をお知らせください。

型番	電圧（V）	容量（W）	シース長	商品コード
SQ40　（U-1）	200	200	400	SQ40
SQ50　（U-2）	200	300	500	SQ50
SQ60　（U-3）	200	400	600	SQ60
SQ70　（U-4）	200	450	700	SQ70
SQ80　（U-5）	200	500	800	SQ80
SQ90　（U-6）	200	550	900	SQ90
SQ100　（U-7）	200	620	1000	SQ100
SQ120　（U-8）	200	720	1200	SQ120
SQ140　（U-9）	200	850	1400	SQ140
SQ160　（U-10）	200	1000	1600	SQ160
SQ180　（U-11）	200	1140	1800	SQ180

※100V用は別途ご相談に応じます
※シース材質：インコネル

參考資料 ジャストフィットチャート（ノズル巻き付け寸法目安）

型番	U-1		U-2		U-3		U-4		U-5		U-6
ヒーター長 （mm）	400		500		600		700		800		900
容量（W）	200		300		400		450		500		550
	巻 回 數	密著長～ 疎巻限度長	巻 回 數	密著長～ 疎巻限度長	巻 回 數	密著長～ 疎巻限度長	巻 回 數	密著長～ 疎巻限度長	巻 回 數	密著長～ 疎巻限度長	巻 回 數	密著長～ 疎巻限度長
13	7	25～46	9	32～68	10	35～64	12	42～64	14	49～85	16	56～100
14	6	21～40	8	28～57	10	35～59	11	39～54	13	46～78	15	53～93
16	6	21～40	7	25～53	9	32～57	10	35～59	12	42～75	13	46～85
18	5	18～29	6	21～43	8	29～54	10	35～57	11	39～70	12	42～85
20	5	18～29	6	21～40	7	25～43	9	32～70	10	35～70	11	39～85
22	4	14～25	5	18～36	7	25～43	8	28～70	9	32～70	10	35～85
24			5	18～32	6	21～43	7	25～70	8	28～70	9	32～85
26			4	14～29	6	21～40	7	25～70	8	28～70	9	32～85
28					5	18～32	6	21～50	7	25～57	8	28～70
30					5	18～32	6	21～50	7	25～57	8	28～70
32					5	18～32	6	21～50	6	21～46	7	25～68
34					4	14～32	5	18～40	6	21～50	7	25～68
36							5	18～40	6	21～50	6	21～57
38							5	18～36	5	18～40	6	21～57
40							4	14～36	5	18～40	6	21～57
42									5	18～40	5	18～46
44									5	18～40	5	18～46
46									4	14～36	5	18～46
48											5	18～46
50											5	18～46
55											4	14～43
60											4	14～43

※加工時には寸法公差があるため、表示の巻回數と違う場合があります。余裕をもった仕様の物を選定してください。
　ご指定の仕上り寸法での製作を検討される場合は、弊社営業擔當にお問い合わせください。

型番	U-7		U-8		U-9		U-10		U-11
ヒーター長 （mm）	1000		1200		1400		1600		1800
容量（W）	620		720		850		1000		1140
	巻 回 數	密著長～ 疎巻限度長	巻 回 數	密著長～ 疎巻限度長	巻 回 數	密著長～ 疎巻限度長	巻 回 數	密著長～ 疎巻限度長	巻 回 數	密著長～ 疎巻限度長
13	18	63～114	22	77～142	26	91～170	30	105～200	34	120～234
14	17	60～110	21	74～142	24	84～167	28	98～199	32	112～234
16	15	53～103	18	63～128	22	77～167	25	88～195	28	98～220
18	14	50～100	17	60～117	20	70～163	23	81～192	26	91～220
20	12	42～100	15	53～114	18	63～142	21	74～185	23	89～200
22	11	39～100	14	50～114	16	56～142	19	67～185	21	74～200
24	11	39～100	13	46～114	15	53～142	18	63～185	20	70～200
26	10	35～100	12	42～114	14	49～142	16	56～156	19	67～185
28	9	32～85	11	39～114	13	46～142	15	53～156	17	60～178
30	9	32～85	10	35～114	12	42～142	14	49～156	16	56～178
32	8	28～85	10	35～114	12	42～142	14	49～156	15	53～178
34	8	28～85	9	32～110	11	39～142	13	46～156	15	53～178
36	7	25～75	9	32～110	10	35～142	12	42～142	14	49～170
38	7	25～70	8	28～100	10	35～142	12	42～142	13	46～170
40	6	21～57	8	28～100	9	32～120	11	39～142	12	42～156
42	6	21～57	8	28～100	9	32～120	11	39～142	12	42～156
44	6	21～57	7	25～78	9	32～120	10	35～142	11	39～156
46	6	21～57	7	25～78	8	28～114	10	35～142	11	39～156
48	5	18～46	7	25～78	8	28～114	9	32～135	10	35～156
50	5	18～46	6	21～70	8	28～114	9	32～135	10	35～156
55	5	18～46	6	21～70	7	25～100	8	28～128	9	32～156
60	4	14～43	5	18～50	6	21～70	7	25～100	8	28～128

※加工時には寸法公差があるため、表示の巻回數と違う場合があります。余裕をもった仕様の物を選定してください。
　ご指定の仕上り寸法での製作を検討される場合は、弊社営業擔當にお問い合わせください。

參考資料 （ジャストフィットチャート）の使い方

密著長と疎巻限度長：型番U-1の場合
ヒーター長400mmのヒーターをシリンダー徑φ13にコイル狀に巻きつけた場合、25～46mmが巻きつけ可能幅ということを表しています。

?密著長は25mmになります

?46mmより伸ばすと巻きつかなくなります

選択例）
お客様がシリンダー徑13φ、巻き長さ40mmをご希望の場合

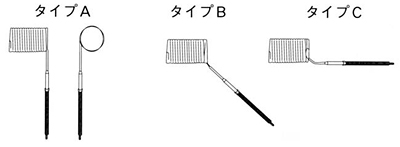

ジャストフィットチャートより型番U-1、U-2、U-3の3種類から選ぶことが可能です。その場合、200W、300W、400Wいずれの熱量が必要かで決定してください。なお、リードの取り出し形狀は、下記のタイプよりお選びください。
