マイクロケーブルエアーヒーター Nシリーズ
マイクロケーブルエアーヒーターは、マイクロヒーターを特殊な形狀に加工して、SUSのパイプに挿入し組み込んだ製品で、空気?窒素ガス等を加熱するのに最適です。
この製品は半導體製造分野をはじめとして、各産業分野で使用されています。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお?dú)葺Xにどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > ヒーター?加熱裝置 > 熱風器 > マイクロケーブルエアーヒーター Nシリーズ
MCA500N

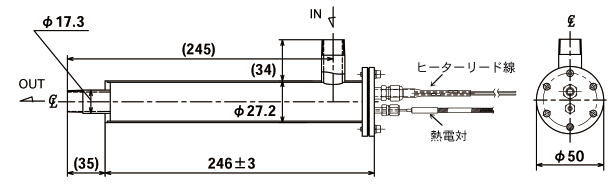

形狀
標準仕様
| 型番 | MCA500N |
|---|---|
| 定格 | 200V 500W |
| 絶縁抵抗 | DC500V 5MΩ以上 |
| 絶縁耐圧 | AC400V/1分間 検出電流10mA |
| 最高使用溫度 | 500℃（內蔵熱電対にて） |
| 使用気體圧力 | 0.3MPa(3kgf/cm²)まで可能 |
| 材質 | SUS316製(ヒーターシース?シース熱電対）、SUS304製（筐體） |
| 被加熱物 | 空気、不活性ガス等 |
| 流量 | 20NL/min～100NL/min |
| 吹出先先端部溫度 | 溫度特性グラフ參照 |
| 出入口継手 | PT3/8 |
| ヒーターリード線 | 500mm(切りっぱなし) |
| 熱電対 | K タイプ（接地型）、補償導線2000mm(M4用Y端子付き) |
※規格品以外にもご使用用途に合わせて製作いたします。

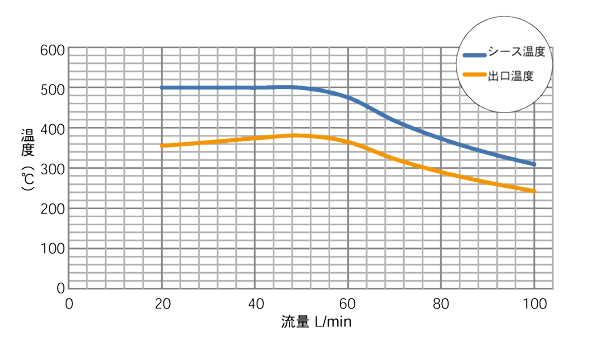

溫度特性
※AC200V 定格、內蔵熱電対にて500℃制御した場合の吹出溫度です。
※吹出口に熱電対固定ソケットを取付けて測定した実測データですので參考値となります。
MCA1000N

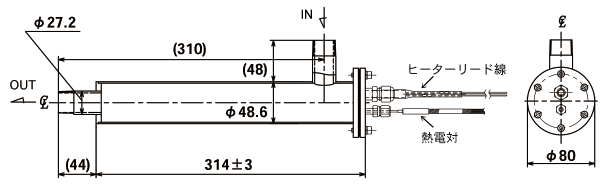

形狀
標準仕様
| 型番 | MCA1000N |
|---|---|
| 定格 | 200V 1000W |
| 絶縁抵抗 | DC500V 5MΩ以上 |
| 絶縁耐圧 | AC400V/1分間 検出電流10mA |
| 最高使用溫度 | 500℃（內蔵熱電対にて） |
| 使用気體圧力 | 0.3MPa(3kgf/cm²)まで可能 |
| 材質 | SUS316製(ヒーターシース?シース熱電対）、SUS304製（筐體） |
| 被加熱物 | 空気、不活性ガス等 |
| 流量 | 60NL/min ～ 500NL/min |
| 吹出先先端部溫度 | 溫度特性グラフ參照 |
| 出入口継手 | PT3/4 |
| ヒーターリード線 | 500mm(切りっぱなし) |
| 熱電対 | K タイプ（接地型）、補償導線2000mm(M4用Y端子付き) |
※規格品以外にもご使用用途に合わせて製作いたします。

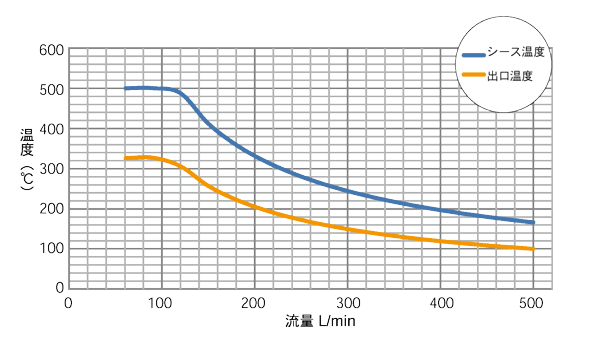

溫度特性
※AC200V 定格、內蔵熱電対にて500℃制御した場合の吹出溫度です。
※吹出口に熱電対固定ソケットを取付けて測定した実測データですので參考値となります。
MCA1500N

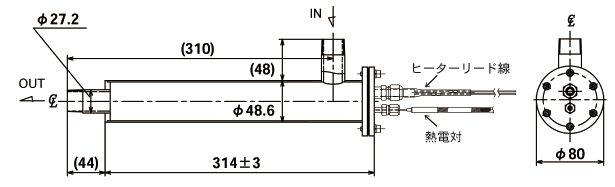

形狀
標準仕様
| 型番 | MCA1500N |
|---|---|
| 定格 | 200V 1500W |
| 絶縁抵抗 | DC500V 5MΩ以上 |
| 絶縁耐圧 | AC400V/1分間 検出電流10mA |
| 最高使用溫度 | 500℃（內蔵熱電対にて） |
| 使用気體圧力 | 0.3MPa(3kgf/cm²)まで可能 |
| 材質 | SUS316製(ヒーターシース?シース熱電対）、SUS304製（筐體） |
| 被加熱物 | 空気、不活性ガス等 |
| 流量 | 60NL/min ～ 500NL/min |
| 吹出先先端部溫度 | 溫度特性グラフ參照 |
| 出入口継手 | PT3/4 |
| ヒーターリード線 | 500mm(切りっぱなし) |
| 熱電対 | K タイプ（接地型）、補償導線2000mm(M4用Y端子付き) |
※規格品以外にもご使用用途に合わせて製作いたします。
溫度特性
※AC200V 定格、內蔵熱電対にて500℃制御した場合の吹出溫度です。
※吹出口に熱電対固定ソケットを取付けて測定した実測データですので參考値となります。
MCA3P3000N

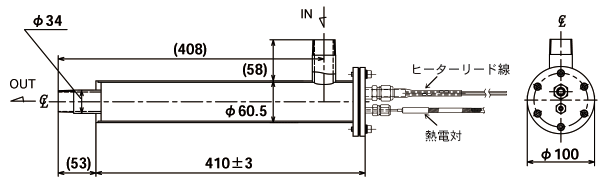

形狀
標準仕様
| 型番 | MCA3P3000N |
|---|---|
| 定格 | 三相 200V 3000W |
| 絶縁抵抗 | DC500V 5MΩ以上 |
| 絶縁耐圧 | AC400V/1分間 検出電流10mA |
| 最高使用溫度 | 500℃（內蔵熱電対にて） |
| 使用気體圧力 | 0.3MPa(3kgf/cm²)まで可能 |
| 材質 | SUS316製(ヒーターシース?シース熱電対）、SUS304製（筐體） |
| 被加熱物 | 空気、不活性ガス等 |
| 流量 | 100NL/min ～ 1000NL/min |
| 吹出先先端部溫度 | 溫度特性グラフ參照 |
| 出入口継手 | PT1 |
| ヒーターリード線 | 500mm(切りっぱなし) |
| 熱電対 | K タイプ（接地型）、補償導線2000mm(M4用Y端子付き) |
※規格品以外にもご使用用途に合わせて製作いたします。

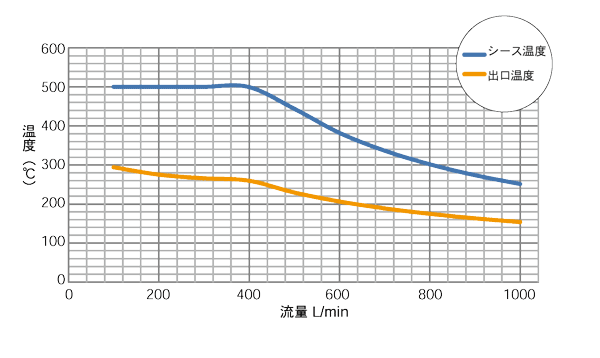

溫度特性
※AC200V 定格、內蔵熱電対にて500℃制御した場合の吹出溫度です。
※吹出口に熱電対固定ソケットを取付けて測定した実測データですので參考値となります。
MCA3P5000N

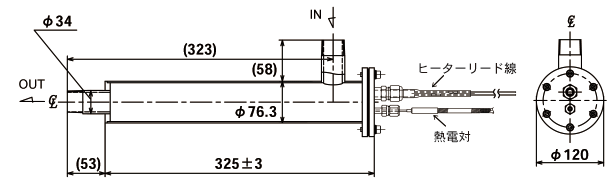

形狀
標準仕様
| 型番 | MCA3P5000N |
|---|---|
| 定格 | 三相 200V 5000W |
| 絶縁抵抗 | DC500V 5MΩ以上 |
| 絶縁耐圧 | AC400V/1分間 検出電流10mA |
| 最高使用溫度 | 500℃（內蔵熱電対にて） |
| 使用気體圧力 | 0.3MPa(3kgf/cm²)まで可能 |
| 材質 | SUS316製(ヒーターシース?シース熱電対）、SUS304製（筐體） |
| 被加熱物 | 空気、不活性ガス等 |
| 流量 | 200NL/min ～ 1500NL/min |
| 吹出先先端部溫度 | 溫度特性グラフ參照 |
| 出入口継手 | PT1 |
| ヒーターリード線 | 500mm(切りっぱなし) |
| 熱電対 | K タイプ（接地型）、補償導線2000mm(M4用Y端子付き) |
※規格品以外にもご使用用途に合わせて製作いたします。

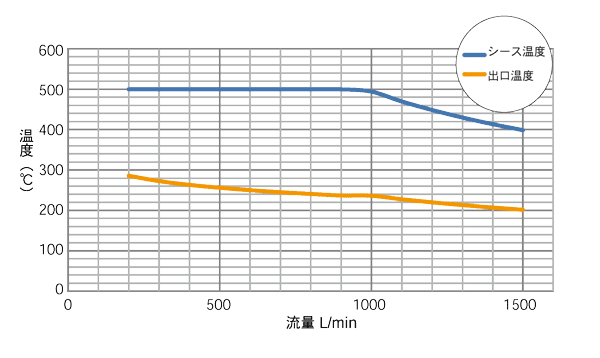

溫度特性
※AC200V 定格、內蔵熱電対にて500℃制御した場合の吹出溫度です。
※吹出口に熱電対固定ソケットを取付けて測定した実測データですので參考値となります。
