M1?M2型フレキヒーター
M1?M2型フレキヒーターは、フレキシブル性に富んでいますので、手作業で簡単に曲げ、巻き加工ができます。
パイプラインをはじめ複雑な形狀をした裝置などに添わせて加熱することができ、各産業分野で使用されています。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > ヒーター?加熱裝置 > フレキヒーター > M1?M2型フレキヒーター
M1型フレキヒーター

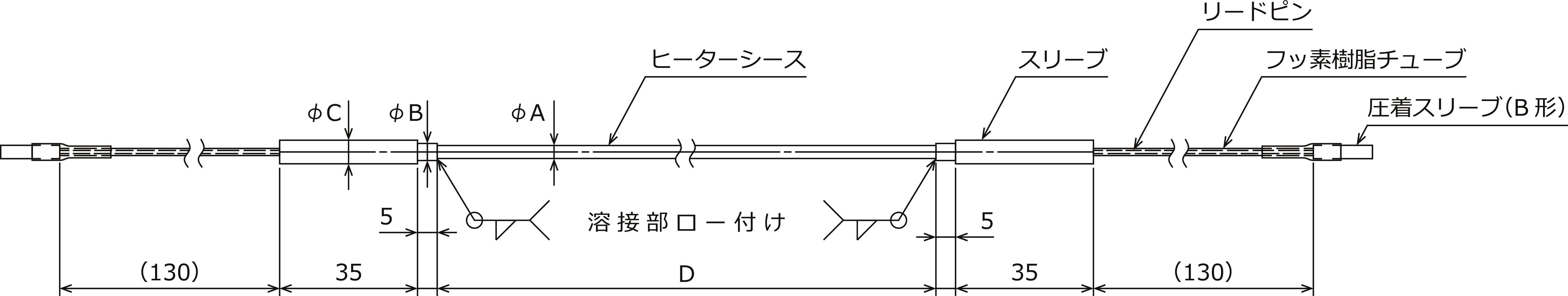

形狀
標準規格品
| 型式 | 電圧 | 容量(W) (±10%) | W密度 (W/cm²) | 寸法(mm) | 商品コード | |||
|---|---|---|---|---|---|---|---|---|
| ΦA | ΦB | ΦC | D | |||||
| 1M-1-150 1M-1-300 1M-1-600 1M-1-1000 1M-1-1500 |
100V | 150 300 600 1000 1500 |
2.1 2.0 2.1 2.5 2.3 |
1.0 1.6 2.3 3.2 4.8 |
2.0 2.5 3.25 4.2 6.0 |
6.0 6.0 6.0 6.0 8.0 |
2300 3000 4000 4000 4300 |
1M1150 1M1300 1M1600 1M11000 1M11500 |
| 2M-1-300 2M-1-600 2M-1-1200 2M-1-2000 2M-1-3000 |
200V | 300 600 1200 2000 3000 |
2.0 2.0 2.1 2.4 2.3 |
1.0 1.6 2.3 3.2 4.8 |
2.0 2.5 3.25 4.2 6.0 |
6.0 6.0 6.0 6.0 8.0 |
4700 6000 8000 8300 8500 |
2M1300 2M1600 2M11200 2M12000 2M13000 |
備考
ご購入の前に
本製品は容量（±10％）重視で製作しているため、 長さ（D）は目安の數値となります。
長さ重視での製作も可能です。
詳細は弊社営業擔當にご相談ください。
參考資料(M1型）
| シース外徑 (ΦA) (mm) | 発熱線徑 （Φd) (mm) | シース肉厚 (t) (mm) | 抵抗値 (Ω/m) | 最大長さ (m) |
|---|---|---|---|---|
| 1.0 | 0.22 | 0.12 | 28.0 | 100 |
| 1.6 | 0.35 | 0.19 | 11.0 | 100 |
| 2.3 | 0.57 | 0.26 | 4.15 | 70 |
| 3.2 | 0.68 | 0.30 | 2.4 | 40 |
| 4.8 | 0.92 | 0.40 | 1.5 | 20 |
M2型フレキヒーター

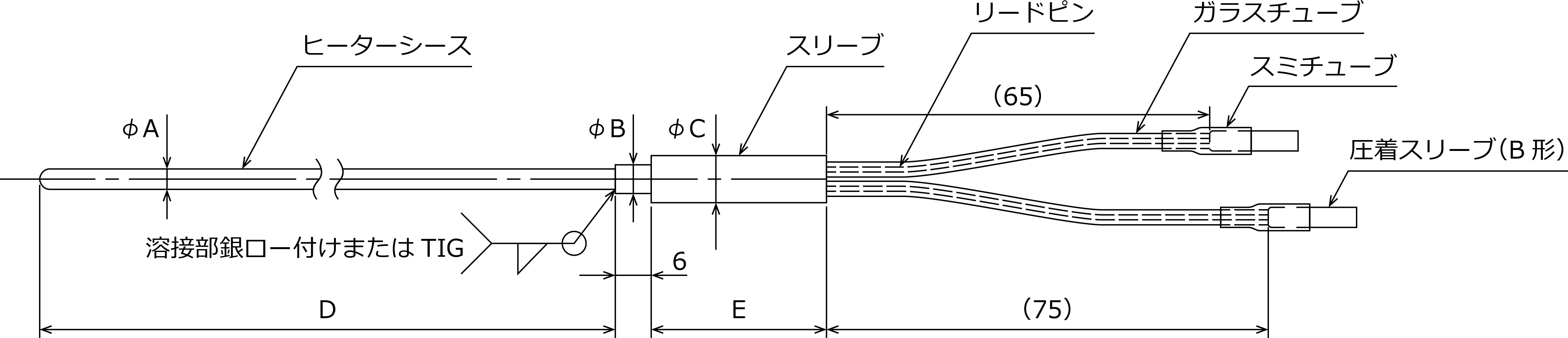

形狀
標準規格品
| 型式 | 電圧 | 容量(W) (±10%) | W密度 (W/cm²) | 寸法(mm) | 商品コード | ||||
|---|---|---|---|---|---|---|---|---|---|
| ΦA | ΦB | ΦC | D | E | |||||
| 1M-2-200 1M-2-400 1M-2-500 1M-2-700 1M-2-1000 1M-2-1500 |
100V | 200 400 500 700 1000 1500 |
2.3 2.8 2.8 3.5 3.5 4.7 |
1.6 2.4 2.8 3.2 4.0 4.8 |
2.7 4.5 4.5 4.5 ― ― |
6.5 8.0 8.0 8.0 8.0 8.0 |
1700 1900 2000 2000 2250 2100 |
30 30 30 30 70 70 |
1M2200 1M2400 1M2500 1M2700 1M21000★ 1M21500★ |
| 2M-2-400 2M-2-700 2M-2-1000 2M-2-1500 2M-2-2000 2M-2-3000 |
200V | 400 700 1000 1500 2000 3000 |
2.5 2.2 2.7 4.0 3.5 4.7 |
1.6 2.4 2.8 3.2 4.0 4.8 |
2.7 4.5 4.5 4.5 ― ― |
6.5 8.0 8.0 8.0 8.0 8.0 |
3200 4200 4200 3700 4500 4200 |
30 30 30 30 70 70 |
2M2400 2M2700 2M21000 2M21500 2M22000★ 2M23000★ |
備考
ご購入の前に
本製品は容量（±10％）重視で製作しているため、 長さ（D）は目安の數値となります。
長さ重視での製作も可能です。
詳細は弊社営業擔當にご相談ください。

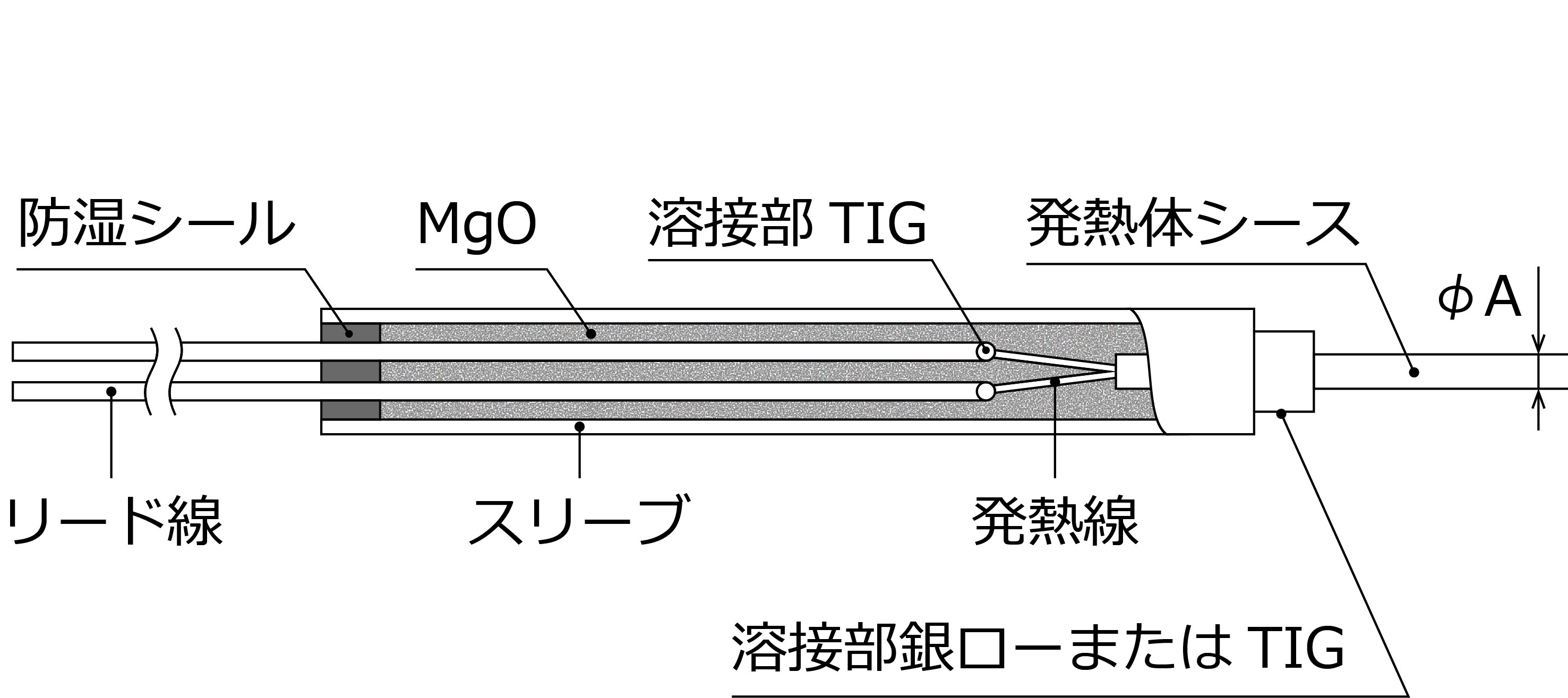

參考資料(M2型）
| 種類 | 項目 | 外徑(φA)(mm) | |||||
|---|---|---|---|---|---|---|---|
| 1.6 | 2.4 | 2.8 | 3.2 | 4.0 | 4.8 | ||
| M-2-1 | 抵抗値 | 29Ω/m | 12.8Ω/m | 9.4Ω/m | 7.2Ω/m | 4.4Ω/m | 3.2Ω/m |
| 発熱線徑 | 0.31φ | 0.47φ | 0.55φ | 0.63φ | 0.8φ | 0.96φ | |
| M-2-2 | 抵抗値 | 60Ω/m | 27Ω/m | 20Ω/m | 15Ω/m | 9.6Ω/m | 6.6Ω/m |
| 発熱線徑 | 0.21φ | 0.32φ | 0.37φ | 0.44φ | 0.54φ | 0.65φ | |
| M-2-3 | 抵抗値 | 94Ω/m | 44.2Ω/m | 31Ω/m | 24Ω/m | 15Ω/m | 10.6Ω/m |
| 発熱線徑 | 0.17φ | 0.26φ | 0.3φ | 0.35φ | 0.44φ | 0.52φ | |
