遠赤セラミックヒーター
放射加熱方式の遠赤セラミックヒーターの熱は、直接電磁波の形で被加熱物に吸収される特性があるため、高効率、省エネルギータイプの熱源として広く使用されています。
電磁波の遠赤外線の波長と被加熱物の吸収波長が合致したとき、使用時における加熱効率は最大となります。
特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > ヒーター?加熱裝置 > 遠赤外線ヒーター > 遠赤セラミックヒーター
S-1(Ⅰ) 型(標準型)- S-2(Ⅱ) 型(標準型)
- S-3(Ⅲ) 型(標準型)
- S-1(Ⅰ) 型(熱電対付型)
- S-2(Ⅱ) 型(熱電対付型)
- S-3(Ⅲ) 型(熱電対付型)
- S-2(Ⅱ) SH型(中空型)
- S-3(Ⅲ) SH型(中空型)
- 取付方法
- 連結型（全品受注生産）

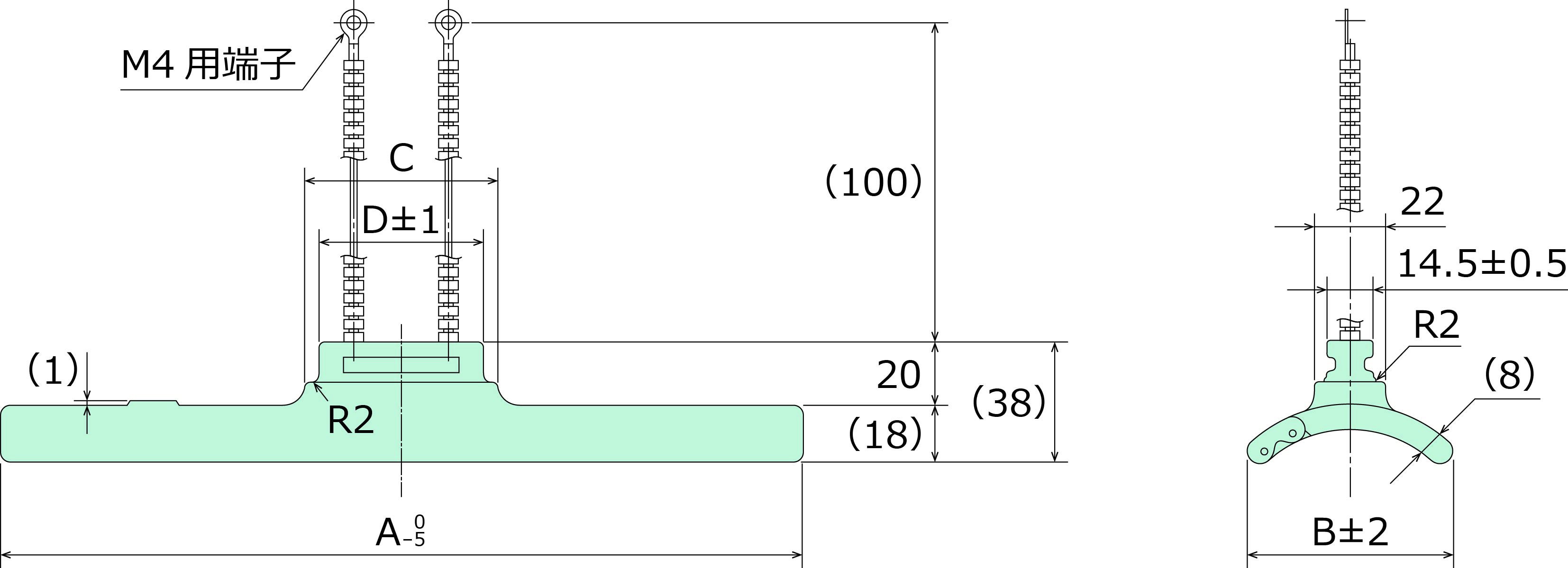

S-1(Ⅰ) 型(標準型)
形狀
| ヒーター表面溫度（℃） | 500℃（MAX） |
|---|---|
| 中心波長（μｍ）200℃～500℃ | 6.15μｍ～3.75μｍ |
| 溫度安定時間（分） | 6分～8分 |
| 絶縁抵抗（通電中） | 1000ＭΩ以上 |
| 絶縁破壊電圧（大気中） | 4KV以上 |
| ヒーター壽命 | 10,000時間以上 |
| リード線の引張強度 | 15kg（MAX） |
標準仕様
| 型番 | 寸法 | 電圧 (V) | 容量 (W) | 商品コード | |||
|---|---|---|---|---|---|---|---|
| A | B | C | D | ||||
| S-1(Ⅰ) 型 | 250 | 65 | 60 | 51 | 100 | 400 | YIR11040 |
| 100 | 600 | YIR11060 | |||||
| 200 | 400 | YIR12040 | |||||
| 200 | 500 | YIRX(受注生産品) | |||||
| 200 | 600 | YIR12060 | |||||

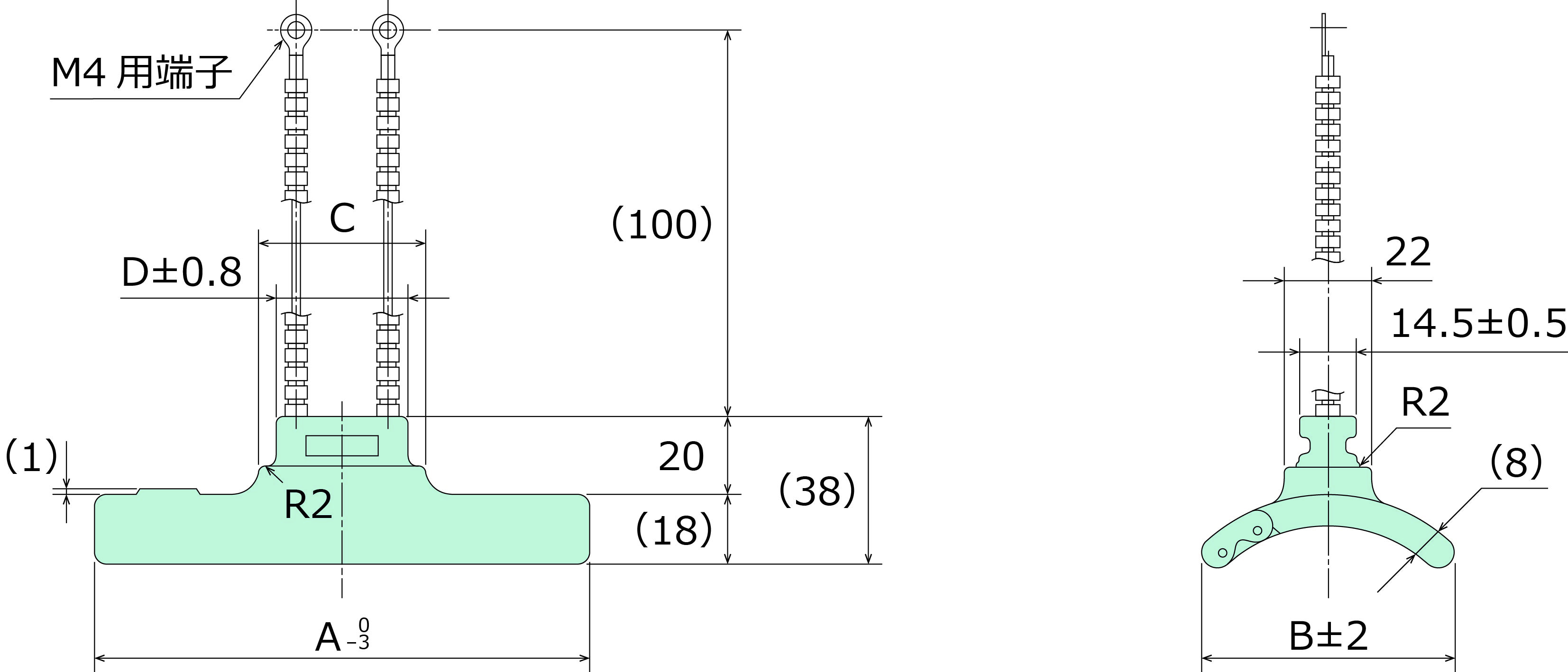

S-2(Ⅱ) 型(標準型)
形狀
| ヒーター表面溫度（℃） | 500℃（MAX） |
|---|---|
| 中心波長（μｍ）200℃～500℃ | 6.15μｍ～3.75μｍ |
| 溫度安定時間（分） | 6分～8分 |
| 絶縁抵抗（通電中） | 1000ＭΩ以上 |
| 絶縁破壊電圧（大気中） | 4KV以上 |
| ヒーター壽命 | 10,000時間以上 |
| リード線の引張強度 | 15kg（MAX） |
標準仕様
| 型番 | 寸法 | 電圧 (V) | 容量 (W) | 商品コード | |||
|---|---|---|---|---|---|---|---|
| A | B | C | D | ||||
| S－2(Ⅱ) 型 | 125 | 65 | 40 | 32 | 100 | 200 | YIR21020 |
| 100 | 300 | YIR21030 | |||||
| 100 | 400 | YIR21040 | |||||
| 200 | 200 | YIR22020 | |||||
| 200 | 300 | YIR22030 | |||||
| 200 | 400 | YIR22040 | |||||

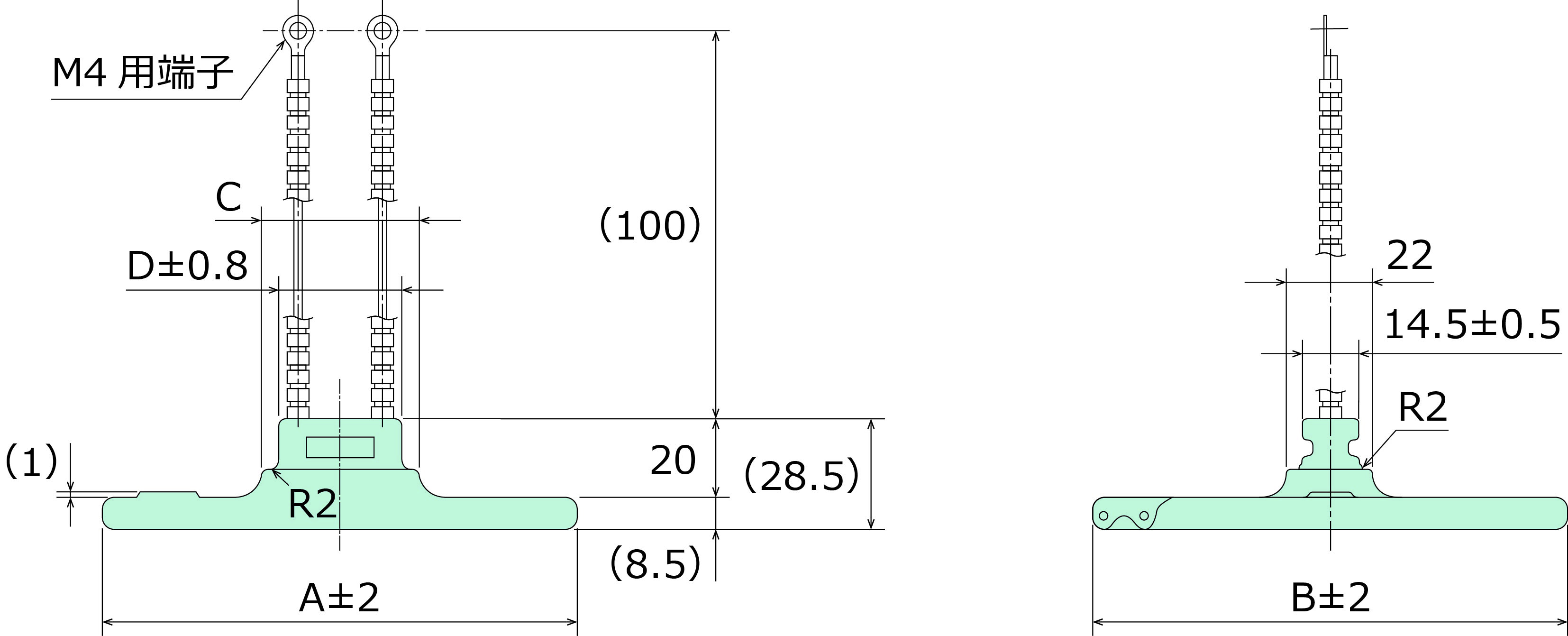

S-3(Ⅲ) 型(標準型)
形狀
| ヒーター表面溫度（℃） | 500℃（MAX） |
|---|---|
| 中心波長（μｍ）200℃～500℃ | 6.15μｍ～3.75μｍ |
| 溫度安定時間（分） | 6分～8分 |
| 絶縁抵抗（通電中） | 1000ＭΩ以上 |
| 絶縁破壊電圧（大気中） | 4KV以上 |
| ヒーター壽命 | 10,000時間以上 |
| リード線の引張強度 | 15kg（MAX） |
標準仕様
| 型番 | 寸法 | 電圧 (V) | 容量 (W) | 商品コード | |||
|---|---|---|---|---|---|---|---|
| A | B | C | D | ||||
| S－3(Ⅲ) 型 | 122 | 122 | 40 | 32 | 200 | 300 | YIRX(受注生産品) |
| 400 | YIR32040 | ||||||
| 600 | YIR32060 | ||||||

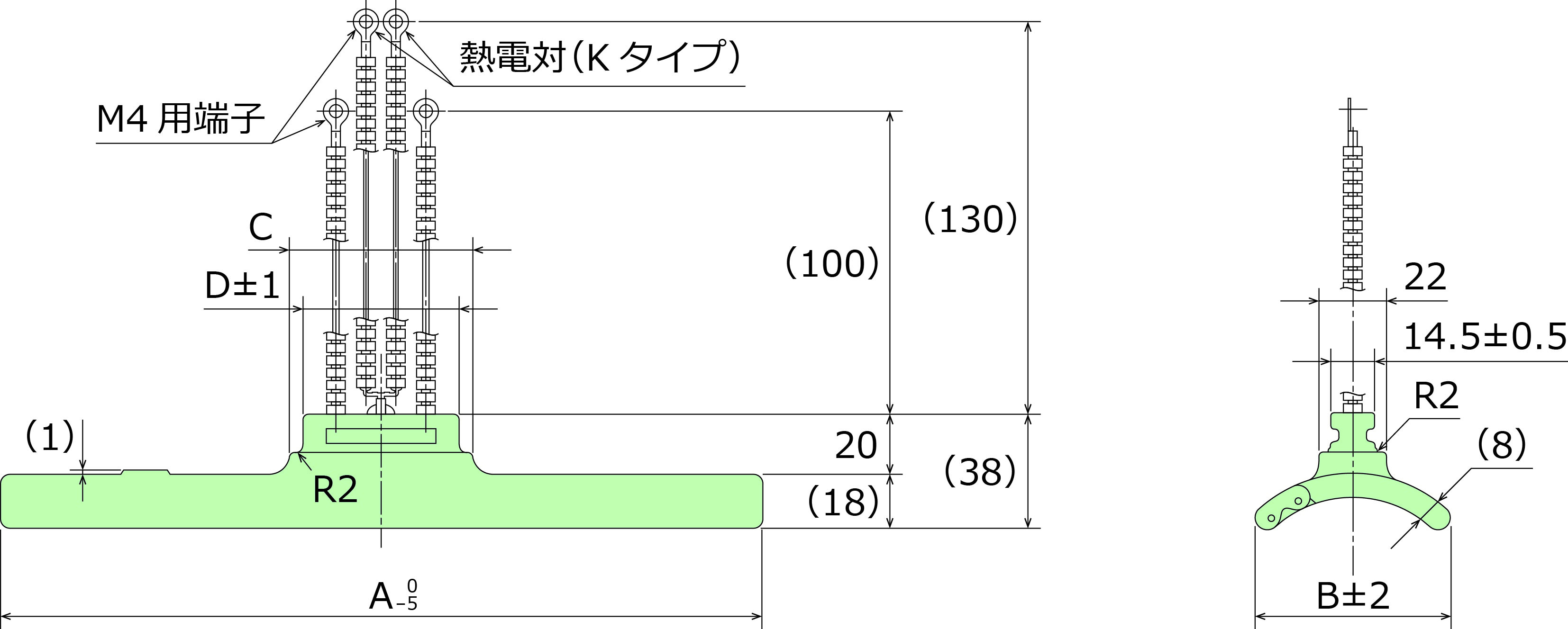

S-1(Ⅰ) 型(熱電対付型)
形狀
| ヒーター表面溫度（℃） | 500℃（MAX） |
|---|---|
| 中心波長（μｍ）200℃～500℃ | 6.15μｍ～3.75μｍ |
| 溫度安定時間（分） | 6分～8分 |
| 絶縁抵抗（通電中） | 1000ＭΩ以上 |
| 絶縁破壊電圧（大気中） | 4KV以上 |
| ヒーター壽命 | 10,000時間以上 |
| リード線の引張強度 | 15kg（MAX） |
標準仕様
| 型番 | 寸法 | 電圧 (V) | 容量 (W) | 商品コード | |||
|---|---|---|---|---|---|---|---|
| A | B | C | D | ||||
| S-1(Ⅰ) 型 | 250 | 65 | 60 | 51 | 200 | 400 | YIR12040K |
| 600 | YIR12060K | ||||||

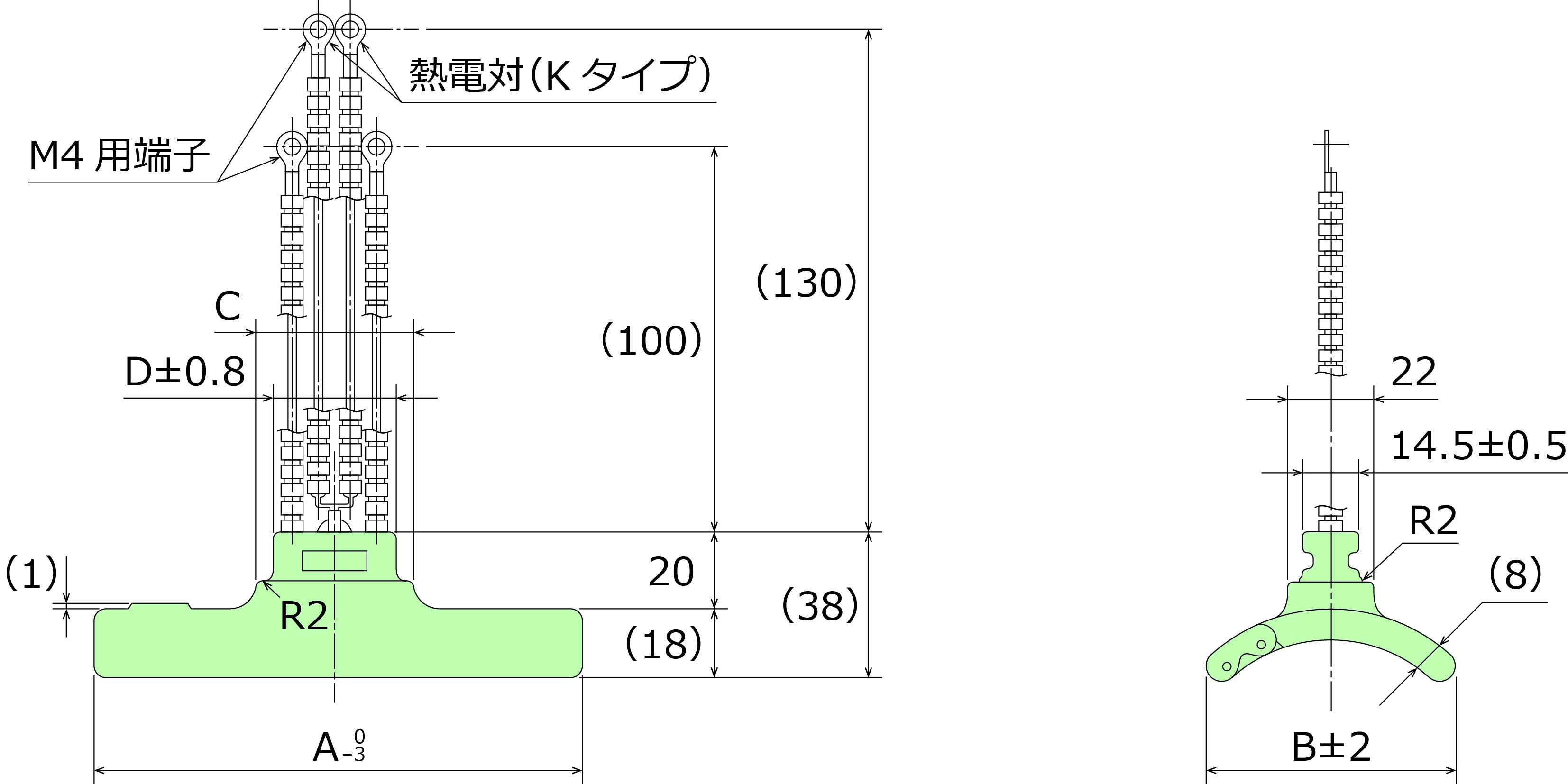

S-2(Ⅱ) 型(熱電対付型)
形狀
| ヒーター表面溫度（℃） | 500℃（MAX） |
|---|---|
| 中心波長（μｍ）200℃～500℃ | 6.15μｍ～3.75μｍ |
| 溫度安定時間（分） | 6分～8分 |
| 絶縁抵抗（通電中） | 1000ＭΩ以上 |
| 絶縁破壊電圧（大気中） | 4KV以上 |
| ヒーター壽命 | 10,000時間以上 |
| リード線の引張強度 | 15kg（MAX） |
標準仕様
| 型番 | 寸法 | 電圧 (V) | 容量 (W) | 商品コード | |||
|---|---|---|---|---|---|---|---|
| A | B | C | D | ||||
| S-2(Ⅱ) 型 | 125 | 65 | 40 | 32 | 200 | 200 | YIR22020K |
| 300 | YIR22030K | ||||||
| 400 | YIR22040K | ||||||
S-3(Ⅲ) 型(熱電対付型)
形狀
| ヒーター表面溫度（℃） | 500℃（MAX） |
|---|---|
| 中心波長（μｍ）200℃～500℃ | 6.15μｍ～3.75μｍ |
| 溫度安定時間（分） | 6分～8分 |
| 絶縁抵抗（通電中） | 1000ＭΩ以上 |
| 絶縁破壊電圧（大気中） | 4KV以上 |
| ヒーター壽命 | 10,000時間以上 |
| リード線の引張強度 | 15kg（MAX） |
標準仕様
| 型番 | 寸法 | 電圧 (V) | 容量 (W) | 商品コード | |||
|---|---|---|---|---|---|---|---|
| A | B | C | D | ||||
| S-3(Ⅲ) 型 | 122 | 122 | 40 | 32 | 200 | 400 | YIR32040K |

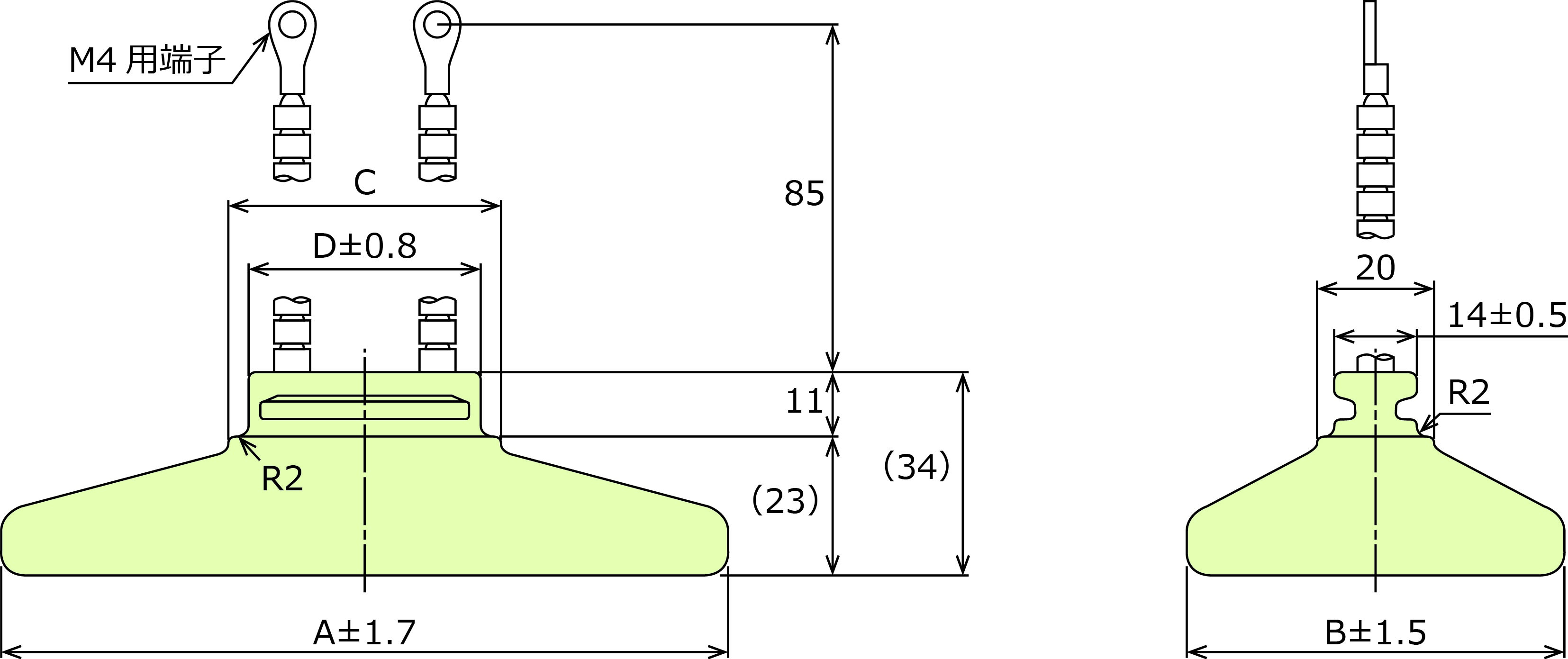

S-2(Ⅱ) SH型(中空型)
ヒーター內部が空洞になっており、空気が斷熱材の役割をします。
そのため、ヒーター背面へ逃げる熱が少なく、ヒーター前面への放射効率が向上します。
そのため、ヒーター背面へ逃げる熱が少なく、ヒーター前面への放射効率が向上します。
形狀
| ヒーター表面溫度（℃） | 500℃（MAX） |
|---|---|
| 中心波長（μｍ）200℃～500℃ | 6.15μｍ～3.75μｍ |
| 溫度安定時間（分） | 4分～6分 |
| 絶縁抵抗（通電中） | 1000ＭΩ以上 |
| 絶縁破壊電圧（大気中） | 4KV以上 |
| ヒーター壽命 | 10,000時間以上 |
| リード線の引張強度 | 5kg（MAX） |
標準仕様
| 型番 | 寸法 | 電圧 (V) | 容量 (W) | 商品コード | |||
|---|---|---|---|---|---|---|---|
| A | B | C | D | ||||
| S-2(Ⅱ) SH型 | 125 | 65 | 47 | 39 | 200 | 200 | YIR22020T |
| 400 | YIR22040T | ||||||

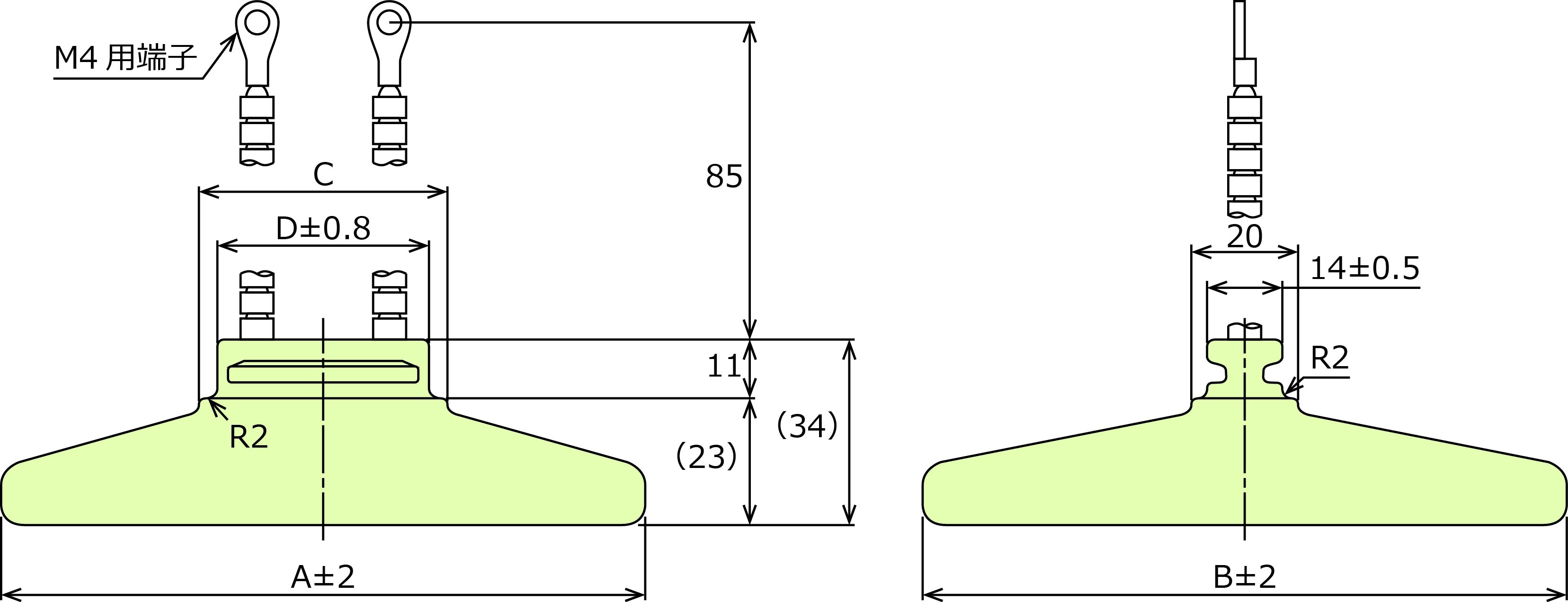

S-3(Ⅲ) SH型(中空型)
ヒーター內部が空洞になっており、空気が斷熱材の役割をします。
そのため、ヒーター背面へ逃げる熱が少なく、ヒーター前面への放射効率が向上します。
そのため、ヒーター背面へ逃げる熱が少なく、ヒーター前面への放射効率が向上します。
形狀
| ヒーター表面溫度（℃） | 500℃（MAX） |
|---|---|
| 中心波長（μｍ）200℃～500℃ | 6.15μｍ～3.75μｍ |
| 溫度安定時間（分） | 4分～6分 |
| 絶縁抵抗（通電中） | 1000ＭΩ以上 |
| 絶縁破壊電圧（大気中） | 4KV以上 |
| ヒーター壽命 | 10,000時間以上 |
| リード線の引張強度 | 5kg（MAX） |
標準仕様
| 型番 | 寸法 | 電圧 (V) | 容量 (W) | 商品コード | |||
|---|---|---|---|---|---|---|---|
| A | B | C | D | ||||
| S-3(Ⅲ) SH型 | 122 | 122 | 47 | 39 | 200 | 400 | YIR32040T |

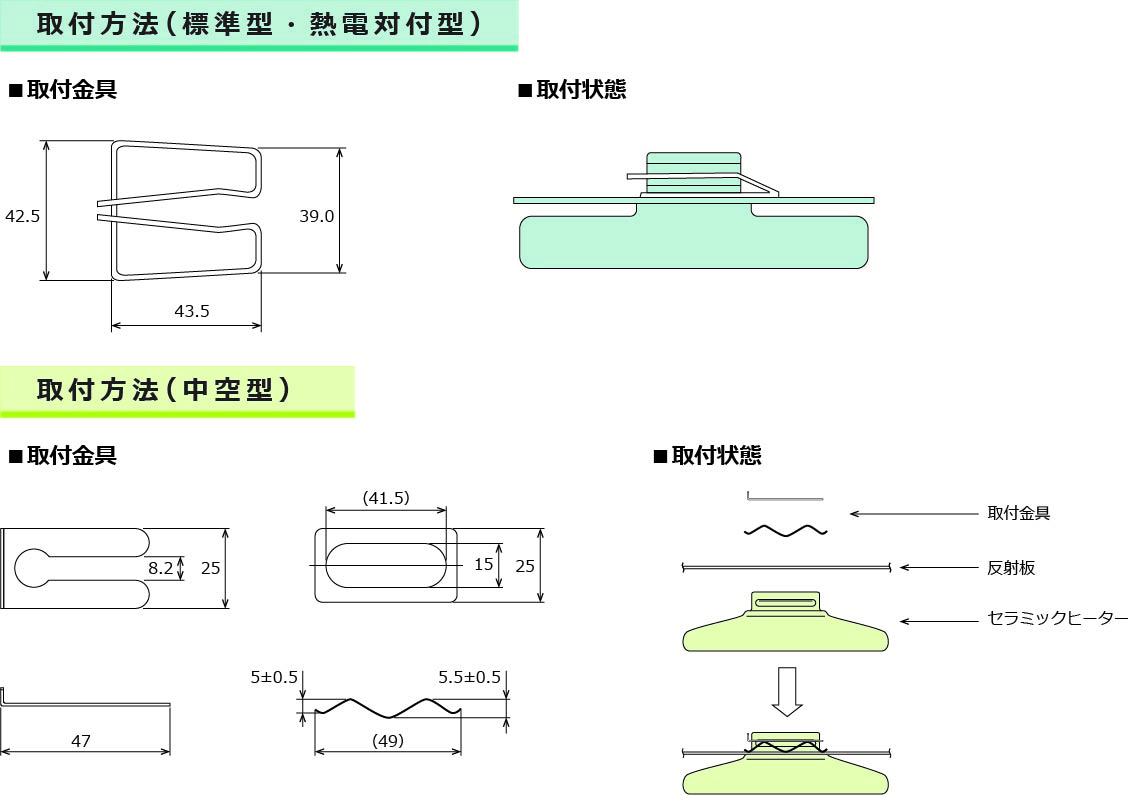

取付方法

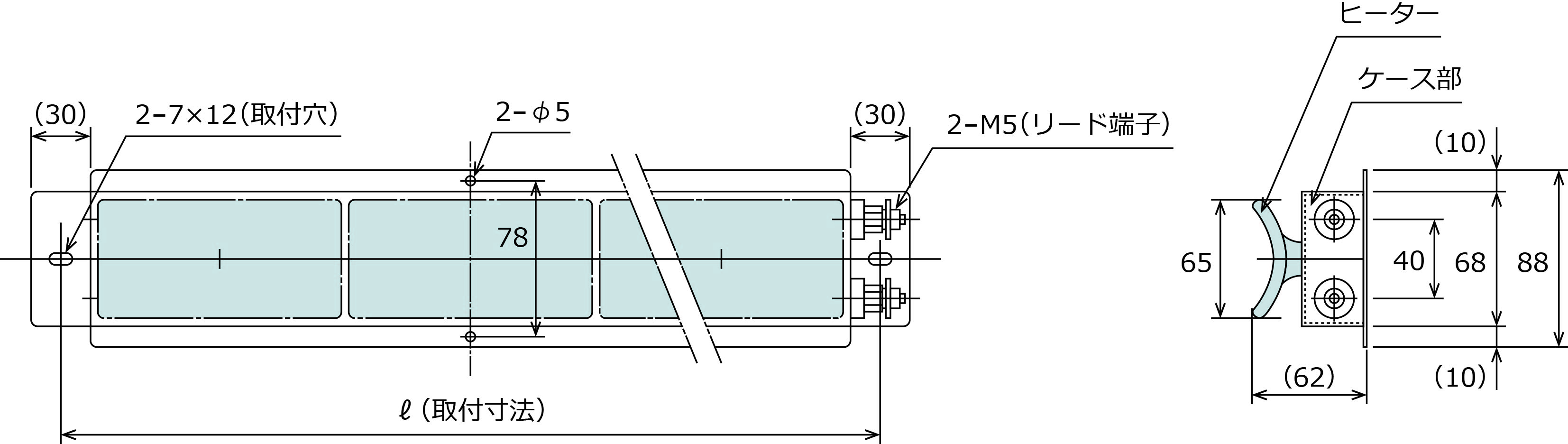

連結型（全品受注生産）
形狀
標準仕様
| 型番 | ヒーター數 (連) | ?(取付寸法) (mm) | 容量 (W) | 商品コード |
|---|---|---|---|---|
| SⅠ－1－400 | 1 | 285 | 400 | YIRX(受注生産品) |
| SⅠ－1－500 | 1 | 285 | 500 | |
| SⅠ－1－600 | 1 | 285 | 600 | |
| SⅠ－2－800 | 2 | 540 | 800 | |
| SⅠ－2－1000 | 2 | 540 | 1000 | |
| SⅠ－2－1200 | 2 | 540 | 1200 | |
| SⅠ－3－1200 | 3 | 795 | 1200 | |
| SⅠ－3－1500 | 3 | 795 | 1500 | |
| SⅠ－3－1800 | 3 | 795 | 1800 | |
| SⅠ－4－1600 | 4 | 1050 | 1600 | |
| SⅠ－4－2000 | 4 | 1050 | 2000 | |
| SⅠ－4－2400 | 4 | 1050 | 2400 | |
| SⅠ－5－2000 | 5 | 1305 | 2000 | |
| SⅠ－5－2500 | 5 | 1305 | 2500 | |
| SⅠ－5－3000 | 5 | 1305 | 3000 | |
| SⅡ－1－200 | 1 | 160 | 200 | |
| SⅡ－1－300 | 1 | 160 | 300 | |
| SⅡ－1－400 | 1 | 160 | 400 | |
| SⅡ－2－400 | 2 | 290 | 400 | |
| SⅡ－2－600 | 2 | 290 | 600 | |
| SⅡ－2－800 | 2 | 290 | 800 | |
| SⅡ－3－600 | 3 | 420 | 600 | |
| SⅡ－3－900 | 3 | 420 | 900 | |
| SⅡ－3－1200 | 3 | 420 | 1200 | |
| SⅡ－4－800 | 4 | 550 | 800 | |
| SⅡ－4－1200 | 4 | 550 | 1200 | |
| SⅡ－4－1600 | 4 | 550 | 1600 | |
| SⅡ－5－1000 | 5 | 680 | 1000 | |
| SⅡ－5－1500 | 5 | 680 | 1500 | |
| SⅡ－5－2000 | 5 | 680 | 2000 | |
| SⅡ－6－1200 | 6 | 810 | 1200 | |
| SⅡ－6－1800 | 6 | 810 | 1800 | |
| SⅡ－6－2400 | 6 | 810 | 2400 | |
| SⅡ－7－1400 | 7 | 940 | 1400 | |
| SⅡ－7－2100 | 7 | 940 | 2100 | |
| SⅡ－7－2800 | 7 | 940 | 2800 | |
| SⅡ－8－1600 | 8 | 1070 | 1600 | |
| SⅡ－8－2400 | 8 | 1070 | 2400 | |
| SⅡ－8－3200 | 8 | 1070 | 3200 | |
| SⅡ－9－1800 | 9 | 1200 | 1800 | |
| SⅡ－9－2700 | 9 | 1200 | 2700 | |
| SⅡ－10－2000 | 10 | 1330 | 2000 | |
| SⅡ－10－3000 | 10 | 1330 | 3000 |
