小型窒化アルミヒーター(ワトローウルトラミック）
小型窒化アルミヒーター(ワトローウルトラミック)は、セラミックの中でも抜群な高熱伝導率性を有する窒化アルミ基板と特殊な発熱體で構成されており、次世代アプリケーションに最大のパフォーマンスを提供できます。

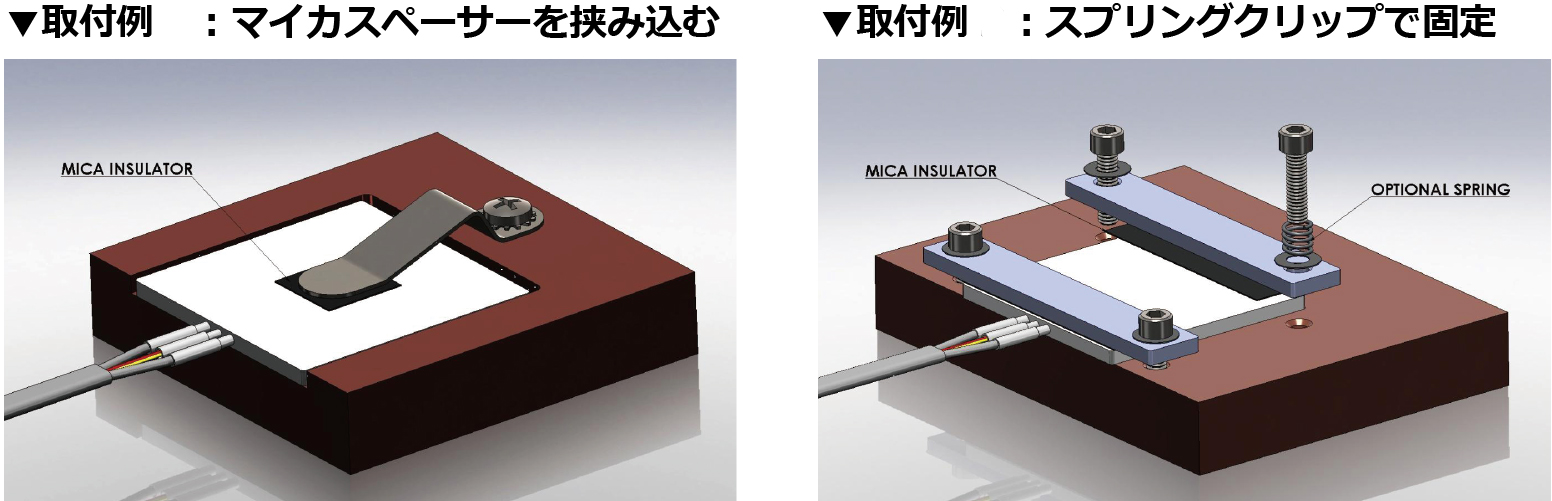

特長
商品に関するお問い合わせ、オーダーメイドなど各種お見積り依頼やお問い合わせはこちらからお気軽にどうぞ。
工業用?産業用ヒーターのことなら坂口電熱株式會社 > 製品情報 > ヒーター?加熱裝置 > セラミックヒーター > 小型窒化アルミヒーター(ワトローウルトラミック）
400℃対応型
標準仕様
●ヒーター最高使用溫度：400℃
| 形狀(PDF) | 寸法(mm) | 電圧 (V) | 容量 (W) | W密度 (W/?) | リード線 出し方向(※) | 商品コード | ||
|---|---|---|---|---|---|---|---|---|
| タテ | ヨコ | 厚さ | ||||||
| 正方形 | 25 | 25 | 2.5 | 240 | 900 | 144 | 橫 | WALN-1 |
| 50 | 50 | 3.0 | 240 | 1938 | 77 | 橫 | WALN-2 | |
| 25 | 25 | 2.5 | 120 | 150 | 24 | 橫 | WALN-3 | |
| 19 | 19 | 2.5 | 120 | 200 | 55 | 橫 | WALN-4 | |
| 15 | 15 | 2.5 | 48 | 150 | 66 | 橫 | WALN-5 | |
| 12 | 12 | 2.5 | 48 | 200 | 138 | 橫 | WALN-6 | |
| 8 | 8 | 3.0 | 12 | 21.6 | 34 | 上 | WALN-7 | |
※リード線出し方向：[橫]短い寸法方向から橫出し [上]上部から
[ヒーターリード線]フッ素樹脂被覆電線 300mmL [內蔵熱電対]K型熱電対(黃+/赤-) 300mmL
| 形狀(PDF) | 寸法(mm) | 電圧 (V) | 容量 (W) | W密度 (W/?) | リード線 出し方向(※) | 商品コード | ||
|---|---|---|---|---|---|---|---|---|
| タテ | ヨコ | 厚さ | ||||||
| 長方形 | 25 | 15 | 2.5 | 120 | 580 | 155 | 橫 | WALN-8 |
| 50 | 10 | 2.5 | 120 | 582 | 116 | 橫 | WALN-9 | |
| 50 | 10 | 2.5 | 240 | 770 | 154 | 橫 | WALN-10 | |
| 50 | 25 | 2.5 | 240 | 1453 | 116 | 橫 | WALN-11 | |
| 75 | 25 | 2.5 | 240 | 1455 | 77 | 橫 | WALN-12 | |
| 25 | 15 | 2.5 | 120 | 180 | 48 | 橫 | WALN-13 | |
| 50 | 25 | 2.5 | 120 | 100 | 8 | 橫 | WALN-14 | |
※リード線出し方向：[橫]短い寸法方向から橫出し [上]上部から
[ヒーターリード線]フッ素樹脂被覆電線 300mmL [內蔵熱電対]K型熱電対(黃+/赤-) 300mmL
| 形狀(PDF) | 寸法(mm) | 電圧 (V) | 容量 (W) | W密度 (W/?) | リード線 出し方向(※) | 商品コード | ||
|---|---|---|---|---|---|---|---|---|
| 外徑 | 內徑 | 厚さ | ||||||
| リング | 38 | 29 | 3.0 | 120 | 733 | 155 | 上 | WALN-15 |
| 77.5 | 59 | 3.0 | 240 | 770 | 38 | 上 | WALN-16 | |
| 25.4 | ― | 2.5 | 120 | 300 | 59 | 橫 | WALN-17★ | |
★WALN-17は無垢ディスク型
※リード線出し方向：[橫]短い寸法方向から橫出し [上]上部から
[ヒーターリード線]フッ素樹脂被覆電線 300mmL [內蔵熱電対]K型熱電対(黃+/赤-) 300mmL
| 形狀(PDF) | 寸法(mm) | 電圧 (V) | 容量 (W) | W密度 (W/?) | リード線 出し方向(※) | 商品コード | |||
|---|---|---|---|---|---|---|---|---|---|
| タテ | ヨコ | 厚さ | 中央穴 | ||||||
| 正方形(穴付き) | 12 | 12 | 2.5 | Φ3 | 24 | 100 | 69 | 橫 | WALN-18 |
| 25 | 25 | 2.5 | Φ5 | 120 | 800 | 128 | 橫 | WALN-19 | |
| 50 | 50 | 3.0 | Φ5 | 240 | 1500 | 60 | 橫 | WALN-20 | |
※リード線出し方向：[橫]短い寸法方向から橫出し [上]上部から
[ヒーターリード線]フッ素樹脂被覆電線 300mmL [內蔵熱電対]K型熱電対(黃+/赤-) 300mmL
600℃対応型
標準仕様
●ヒーター最高使用溫度：600℃
| 形狀(PDF) | 寸法(mm) | 電圧 (V) | 容量 (W) | W密度 (W/?) | リード線 出し方向(※) | 商品コード | ||
|---|---|---|---|---|---|---|---|---|
| タテ | ヨコ | 厚さ | ||||||
| 正方形 | 25 | 25 | 2.5 | 240 | 967 | 144 | 橫 | WALN-1H |
| 50 | 50 | 3.0 | 240 | 1938 | 77 | 橫 | WALN-2H | |
| 25 | 25 | 2.5 | 120 | 150 | 24 | 橫 | WALN-3H | |
| 正方形 | 19 | 19 | 2.5 | 120 | 200 | 55 | 橫 | WALN-4H |
| 15 | 15 | 2.5 | 48 | 150 | 66 | 橫 | WALN-5H | |
| 12 | 12 | 2.5 | 48 | 200 | 138 | 橫 | WALN-6H | |
| 8 | 8 | 3.0 | 12 | 21.6 | 34 | 上 | WALN-7H | |
※リード線出し方向：[橫]短い寸法方向から橫出し [上]上部から
[ヒーターリード線]フッ素樹脂被覆電線 300mmL [內蔵熱電対]K型熱電対(黃+/赤-) 300mmL
※形狀は、400℃タイプと同等です。
| 形狀(PDF) | 寸法(mm) | 電圧 (V) | 容量 (W) | W密度 (W/?) | リード線 出し方向(※) | 商品コード | ||
|---|---|---|---|---|---|---|---|---|
| タテ | ヨコ | 厚さ | ||||||
| 長方形 | 25 | 15 | 2.5 | 120 | 580 | 155 | 橫 | WALN-8H |
| 50 | 10 | 2.5 | 120 | 582 | 116 | 橫 | WALN-9H | |
| 50 | 10 | 2.5 | 240 | 775 | 155 | 橫 | WALN-10H | |
| 50 | 25 | 2.5 | 240 | 1453 | 116 | 橫 | WALN-11H | |
| 75 | 25 | 3.0 | 240 | 1455 | 77 | 橫 | WALN-12H | |
| 25 | 15 | 2.5 | 120 | 180 | 48 | 橫 | WALN-13H | |
| 50 | 25 | 2.5 | 120 | 100 | 8 | 橫 | WALN-14H | |
※リード線出し方向：[橫]短い寸法方向から橫出し [上]上部から
[ヒーターリード線]フッ素樹脂被覆電線 300mmL [內蔵熱電対]K型熱電対(黃+/赤-) 300mmL
※形狀は、400℃タイプと同等です。
| 形狀(PDF) | 寸法(mm) | 電圧 (V) | 容量 (W) | W密度 (W/?) | リード線 出し方向(※) | 商品コード | ||
|---|---|---|---|---|---|---|---|---|
| 外徑 | 內徑 | 厚さ | ||||||
| リング | 38 | 29 | 3.0 | 120 | 733 | 155 | 上 | WALN-15H |
| 77.5 | 59 | 3.0 | 240 | 770 | 38 | 上 | WALN-16H | |
| 25.4 | ― | 2.5 | 120 | 300 | 59 | 橫 | WALN-17H★ | |
★WALN-17Hは無垢ディスク型
※リード線出し方向：[橫]短い寸法方向から橫出し [上]上部から
[ヒーターリード線]フッ素樹脂被覆電線 300mmL [內蔵熱電対]K型熱電対(黃+/赤-) 300mmL
※形狀は、400℃タイプと同等です。
| 形狀(PDF) | 寸法(mm) | 電圧 (V) | 容量 (W) | W密度 (W/?) | リード線 出し方向(※) | 商品コード | |||
|---|---|---|---|---|---|---|---|---|---|
| タテ | ヨコ | 厚さ | 中央穴 | ||||||
| 正方形(穴付き) | 12 | 12 | 2.5 | Φ3 | 24 | 100 | 69 | 橫 | WALN-18H |
| 25 | 25 | 2.5 | Φ5 | 120 | 800 | 128 | 橫 | WALN-19H | |
| 50 | 50 | 3.0 | Φ5 | 240 | 1500 | 60 | 橫 | WALN-20H | |
※リード線出し方向：[橫]短い寸法方向から橫出し [上]上部から
[ヒーターリード線]フッ素樹脂被覆電線 300mmL [內蔵熱電対]K型熱電対(黃+/赤-) 300mmL
※形狀は、400℃タイプと同等です。
參考特性
特性
| 窒化アルミ基板の熱的特性 | |
|---|---|
| 熱伝導率 | 150(W/mK) |
| 熱膨張係數(CTE) | 4.5(ppm/℃) |
| 窒化アルミ基板の物理的特性 | |
| 密度 | 3.2(g/?) |
| 硬度 | 1050(Hv@500g) |
| 曲げ強度 | >250(MPa) |
| 窒化アルミヒーターの電気的特性 | |
| 電圧 | 12V～240V |
| リーク電流 | <0.1mA |
| 誘電率 | 8.9 |
| 絶縁耐圧 | 15KV/mm |
參考特性

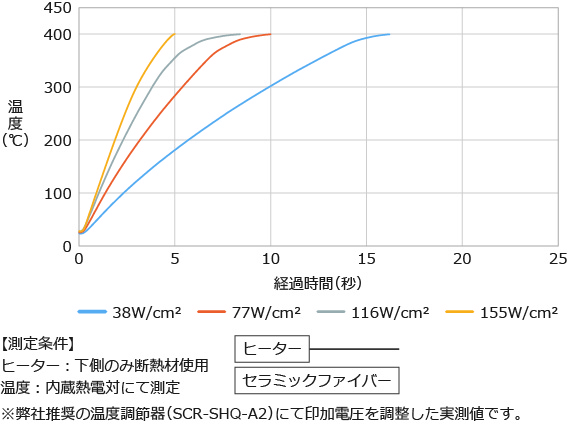

【400℃仕様】Ｗ密度別 昇溫特性

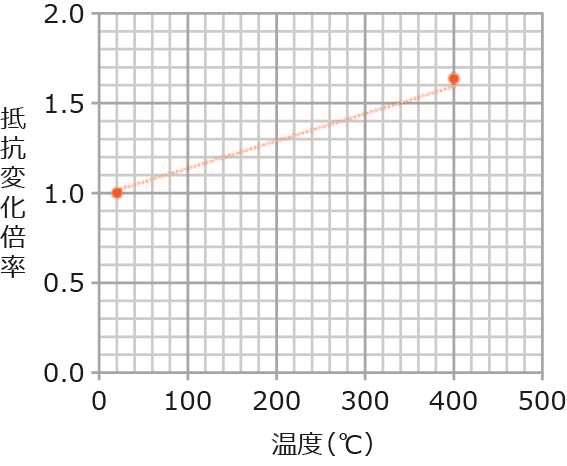

【400℃仕様】抵抗変化特性

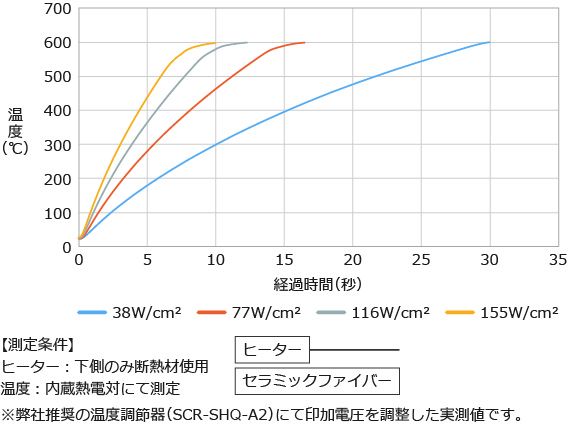

【600℃仕様】Ｗ密度別 昇溫特性

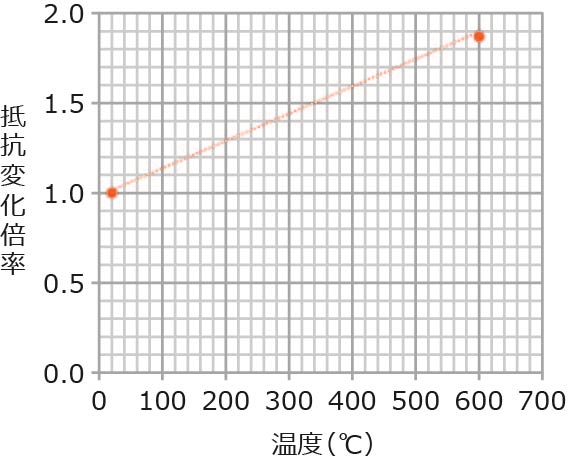

【600℃仕様】抵抗変化特性
